Revit 용어 이해하기

Revit에서 객체 식별에 사용되는 대부분의 용어는 일반적인 산업 표준 용어입니다. 그러나 Revit 내에서만 사용되는 용어도 있습니다. 소프트웨어를 이해하려면 다음 용어를 이해해야 합니다.

프로젝트

Revit에서 프로젝트는 설계에 대한 단일 정보 데이터베이스인 건물 정보 모델을 말합니다. 프로젝트 파일에는 형상에서 구성 데이터에 이르기까지 건물 설계에 대한 모든 정보가 포함됩니다. 모델 설계에 사용된 구성요소, 프로젝트 뷰, 설계 도면 등이 정보를 구성합니다. Revit에서는 단일 프로젝트 파일을 사용하여 쉽게 설계를 변경하고 연관된 모든 영역(평면뷰, 입면뷰, 단면뷰, 일람표 등)에 변경사항을 적용할 수 있습니다. 한 개의 파일만 추적하면 되므로 프로젝트 관리도 용이합니다.

레벨

레벨은 지붕, 바닥, 천장 같은 레벨 호스트 요소에 대한 참조 역할을 하는 무한 수평 기준면입니다. 대부분의 경우 레벨을 사용하여 건물 내에 수직 높이나 층을 정의할 수 있습니다. 건물의 알려진 층이나 다른 필요한 참조(예: 1층, 벽의 상단, 구조의 하단)에 대해 레벨을 작성합니다. 레벨을 배치하려면 단면뷰 또는 입면뷰에 있어야 합니다.

Revit Architecture

Revit Architecture의 레벨

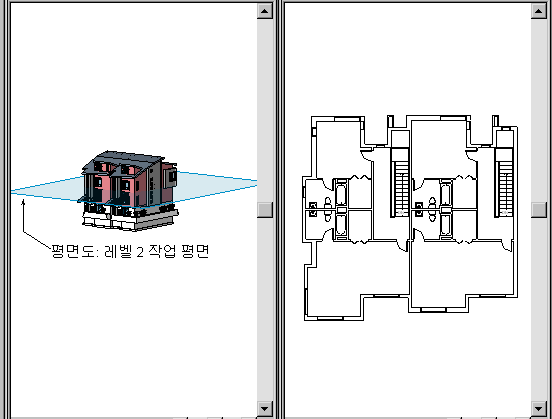

다음 이미지는 3D 뷰를 통해 레벨 2 작업 기준면 절단 및 그 옆의 해당 평면을 표시합니다.

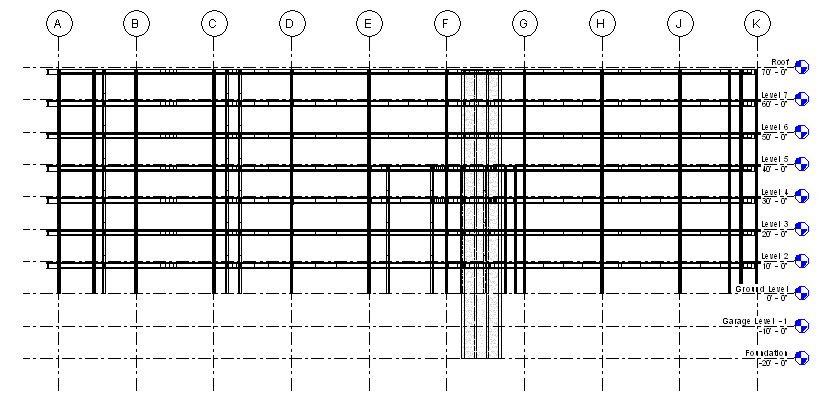

Revit Structure

Revit Structure의 레벨

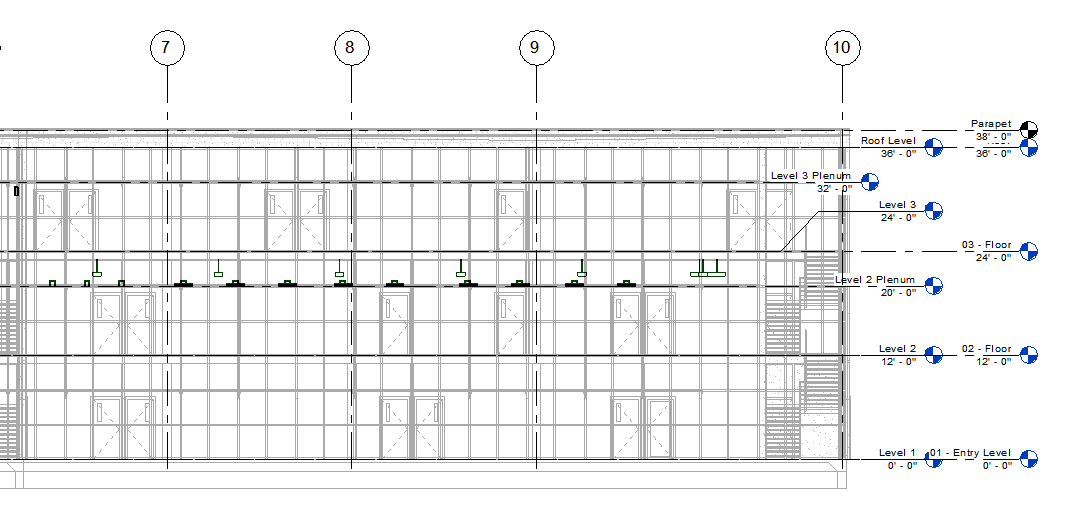

Revit MEP

Revit MEP의 레벨

요소

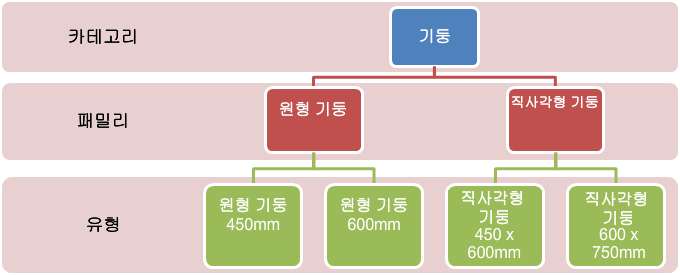

프로젝트를 작성할 때 파라메트릭 건물 요소를 설계에 추가합니다. Revit은(는) 카테고리, 패밀리 및 유형별로 요소를 분류합니다.

카테고리

카테고리는 건물 설계를 모델링 또는 문서화하는 데 사용하는 요소 그룹입니다.

예제

패밀리

패밀리는 카테고리 내에 있는 요소 클래스입니다. 패밀리는 공통 매개변수 세트(특성), 동일한 용도 및 유사한 그래픽 표시를 갖는 요소를 그룹화합니다. 패밀리 내의 여러 요소의 특성 값은 일부 또는 모두가 다를 수 있습니다. 그러나 특성 세트(특성 이름 및 의미)는 동일합니다.

예제

유형

각 패밀리에는 여러 가지 유형이 있을 수 있습니다. 유형은 30" X 42" 또는 A0 제목 블록과 같은 특정 크기의 패밀리가 될 수 있습니다. 또한 유형은 치수에 대한 기본 정렬 또는 기본 각도 스타일 등의 스타일이 될 수도 있습니다.

인스턴스(instance)

인스턴스(instance)는 프로젝트에 배치되고 건물(모델 인스턴스(instance)) 또는 도면 시트(주석 인스턴스(instance))의 특정 위치에 있는 실제 항목(개별 요소)입니다.

상위 주제: 건물 정보 모델링
