여러 시트에서 뷰 분할

큰 뷰가 단일 시트에 들어가지 않는 경우도 있습니다. 이 경우 뷰에 대한 여러 시트를 만들고 뷰를 여러 부분으로 나누어 각 시트에 한 부분씩 표시해야 합니다. 또는 뷰가 시트보다 너무 길거나 넓은 경우 동일한 시트에서 뷰의 각 부분을 나란히 표시할 수 있습니다.

이러한 문제를 해결하려면 다음과 같이 의존적 뷰를 사용합니다.

여러 시트에서 뷰를 분할하려면

1. 프로젝트에서 여러 부분으로 분할하려는 뷰를 작성하고 준비합니다.

   필요한 모든 주석, 상세정보, 치수 및 기타 정보를 추가합니다. 프로젝트 문서화 및 프리젠테이션을(를) 참고하십시오.

2. 의존적 뷰를 작성합니다.

   의존적 뷰 작성을(를) 참고하십시오.

   • 각 의존적 뷰에서 자르기 영역을 사용하여 해당 뷰에 표시할 모델의 일부와 포함시킬 주석을 표시합니다. 원치 않는 주석이나 모델 요소가 의존적 뷰에 표시될 경우 요소를 마우스 오른쪽 버튼으로 클릭하고 뷰에서 숨기기요소를 클릭합니다.
   • 1차 뷰에서 매치 라인을 추가하여 뷰의 분할 위치를 표시합니다.

     의존적 뷰에 매치 라인 추가을(를) 참고하십시오.

3. 의존적 뷰를 배치할 시트를 작성합니다.

   시트 추가을(를) 참고하십시오.

4. 해당 시트에 의존적 뷰를 추가합니다.

   시트에 뷰 추가을(를) 참고하십시오.

5. (선택 사항) 뷰 참조를 1차 뷰에 추가합니다.

   뷰 참조는 각 의존적 뷰가 표시되는 시트를 나타냅니다. 자세한 내용은 1차 및 의존적 뷰 탐색을 참고하십시오.

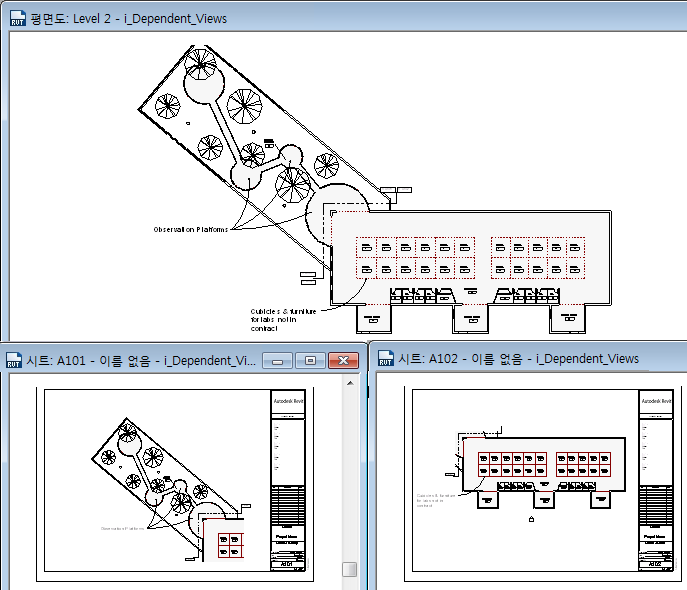

예제

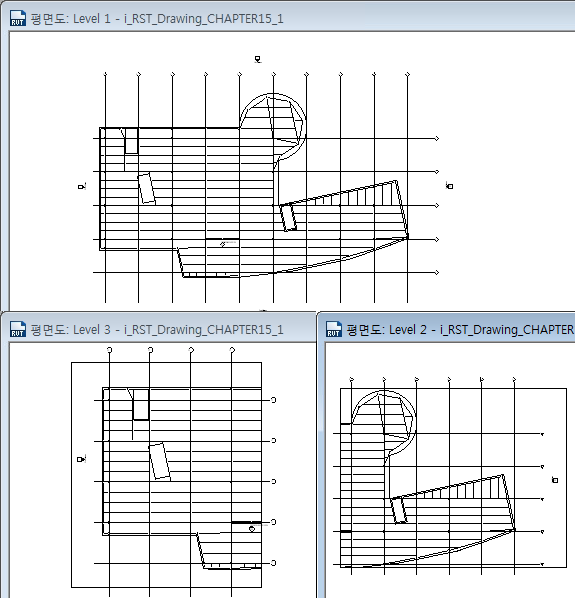

예제
