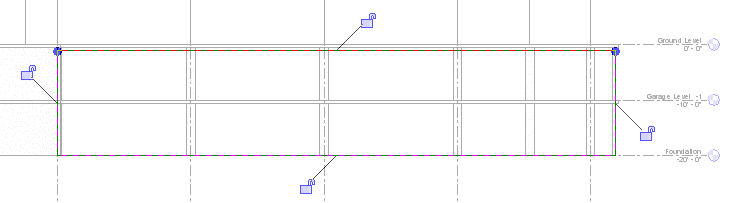

- 도면 영역에서 벽을 선택합니다.
- 수정 | 벽 탭
모드 패널
프로파일 편집을 클릭합니다. 평면뷰에서 벽을 선택하면 뷰로 이동 대화상자가 표시됩니다. 입면뷰를 선택하고 뷰 열기를 클릭합니다.

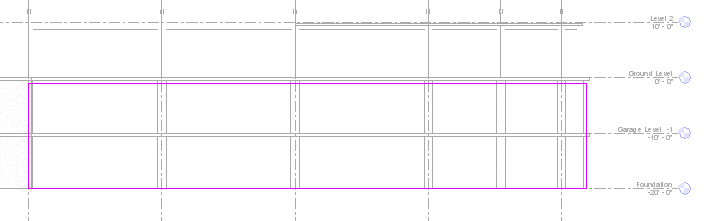

모델 선으로 표시된 벽
- 원하는 대로 벽을 편집합니다.
- 선을 삭제한 다음 전혀 다른 모양을 스케치합니다.
- 기존 선을 분할하고 호를 추가합니다.
- 개구부 또는 구멍을 그립니다.
수정된 벽
팁: 직사각형을 편집할 때 기준면이 표시되어 벽의 원래 모양과 크기를 나타냅니다. 스케치한 선이 기준면에 스냅되는 경우, 명시적으로 선 잠금을 해제하지 않는 한 선의 끝점은 기준면에 따라 자동으로 정렬됩니다. 스케치한 선을 잠금 해제한 경우, 기준면에 상관없이 선을 수정할 수 있습니다. 스케치된 선이 정렬된 상태에서 스케치 모드를 종료하는 경우 기준 핸들을 이동하면 스케치된 선이 핸들을 따라 이동합니다.

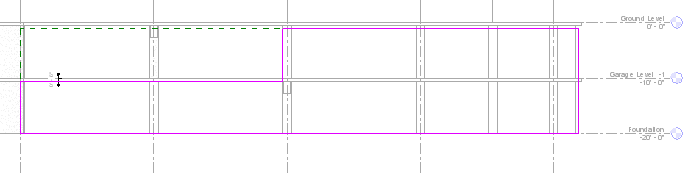

잠금이 해제된 스케치 선
- 수정 | 벽 > 프로파일 편집 탭모드 패널편집 모드 완료를 클릭합니다.
3D로 표시된 수정된 벽
주: 편집한 벽 프로파일을 원래 모양으로 되돌리려면 벽을 선택하고 수정 | 벽 탭모드 패널프로파일 재설정을 클릭합니다.
모드 패널프로파일 재설정을 클릭합니다.
