지정점 좌표

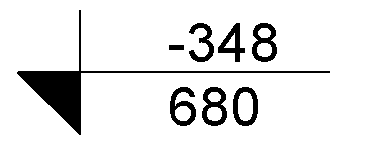

지정점 좌표는 프로젝트에 있는 점의 북쪽/남쪽 및 동쪽/서쪽 좌표를 보고합니다.

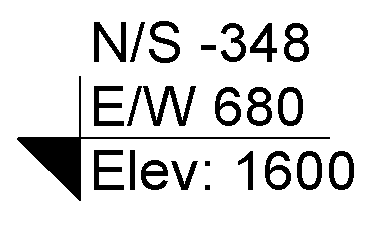

또한 좌표와 함께 선택한 점의 고도 및 표시기 문자를 표시할 수 있습니다.

좌표는 공유 좌표계를 기준으로 보고됩니다.

지정점 좌표는 바닥, 벽, 지형면 및 경계선에 배치할 수 있습니다. 수평이 아닌 표면 및 평평하지 않는 모서리에 지정점 좌표를 배치할 수도 있습니다. 지정점 좌표와 함께 선택한 점의 고도를 표시하는 경우 지정점 레벨을 배치할 수 있는 위치와 같은 위치에 지정점 좌표를 배치할 수 있습니다.

지정점 좌표를 배치하려면

1. 주석 탭치수 패널(지정점 좌표)를 클릭합니다.
2. 유형 선택기에서 배치할 지정점 좌표의 유형을 선택합니다.
3. 옵션 막대에서 지시선을 선택하거나 선택 취소합니다. 지시선을 선택하는 경우 필요에 따라 보조선을 선택하여 지정점 레벨 지시선에 구부림을 추가합니다.
4. 지정점 좌표와 함께 고도를 표시하려는 경우 다음을 수행합니다.
   1. 특성 팔레트에서 (유형 편집)을 클릭합니다.
   2. 문자에서 고도 포함을 선택합니다.
5. 요소의 모서리를 선택하거나 지형면에서 점을 선택합니다.

   지정점 좌표를 배치할 수 있는 요소 위로 커서를 이동하면 지정점 좌표 값이 도면 영역에 표시됩니다.

6. 지정점 좌표 배치 방식에 따라 다음을 수행합니다.
   • 지시선 없이 배치하려는 경우 지정점 레벨을 클릭하여 배치합니다.
   • 지시선과 함께 배치하려는 경우 커서를 요소에서 떨어진 위치로 이동하고 클릭하여 지정점 좌표를 배치합니다.
   • 지시선 및 보조선과 함께 배치하려는 경우 커서를 요소에서 떨어진 위치로 이동합니다. 한 번 클릭하여 지시선 보조선을 배치합니다. 커서를 다시 이동한 후 클릭하여 지정점 좌표를 배치합니다.
7. 완료하려면 Esc 키를 두 번 누릅니다.

지정점 좌표를 배치한 후 선택한 경우 끌기 컨트롤을 사용하여 이동할 수 있습니다. 참조되는 요소를 삭제하거나 해당 가시성을 끄는 경우 지정점 레벨이 제거됩니다.

지정점 레벨의 모양을 수정하려면 지정점 레벨을 선택하고 해당 특성을 수정합니다.
