시각적으로 활성 작업 세트 요소 구분

활성 작업 세트에 없는 모든 요소를 도면 영역에 회색으로 표시할 수 있습니다. 임시 치수 및 조정 같은 임시 요소는 회색으로 표시되지 않습니다. 이 옵션은 인쇄에 영향을 주지 않지만 원치 않는 작업 세트에 요소가 추가되는 것을 방지하는 데 도움이 됩니다.

활성 작업 세트를 시각적으로 구분하려면

1. 공동작업 탭작업 세트 패널(작업 세트)를 클릭합니다.
2. 작업 세트 대화상자에서 비활성 작업 세트 그래픽을 회색으로 표시를 선택한 다음 확인을 클릭합니다.

   또는 공동작업 탭작업 세트 패널(비활성 작업 세트를 회색으로 표시)를 클릭합니다.

예제

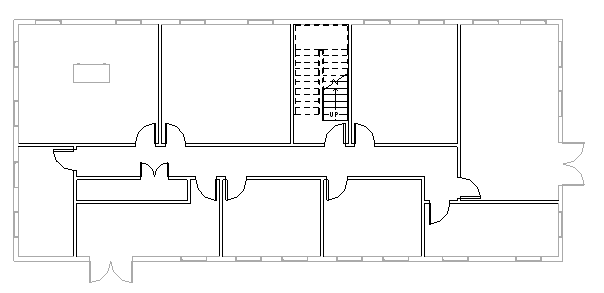

다음 이미지는 내부 배치 작업 세트가 활성화되어 있고 다른 모든 작업 세트가 회색으로 표시된 프로젝트 평면을 보여줍니다.

예제

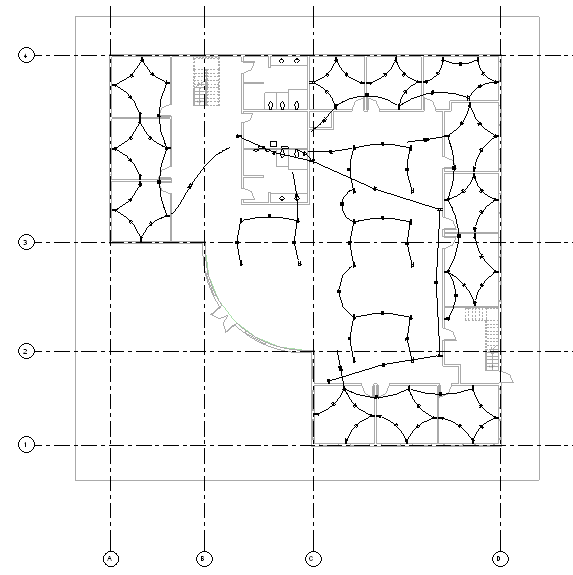

다음 이미지는 전기 배치 작업 세트가 활성화되어 있고 다른 모든 작업 세트가 회색으로 표시된 프로젝트 평면을 보여줍니다.
