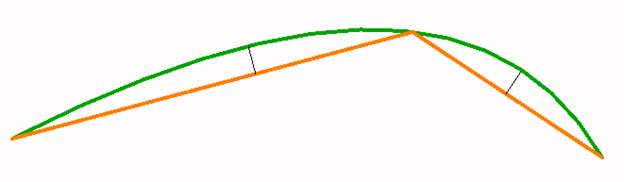

최대 불연속화 간격띄우기 - 이 매개변수는 부드러운 곡선과 선 세그먼트 사이의 거리를 제한합니다. 예를 들어 아래에서 주황색 선과 녹색 선 사이의 거리는 이 매개변수에 설정된 값을 초과하지 않습니다.
근사값 곡선 - 이 매개변수를 선택하는 경우 Revit은 최대 불연속화 간격띄우기와 하드 점 사용에 대한 두 값 모두를 기준으로 세그먼트를 작성합니다.

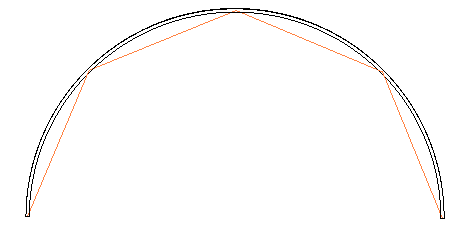

대략적인 곡선 매개변수를 선택한 곡선 보 해석 모델.
하드 점 사용 - 하드 점은 곡선 보가 다른 구조 요소와 접하는 위치입니다. 이 매개변수를 선택하면 세그먼트 해석 모델에서 곡선 보에 부착된 부재의 끝에 노드 점이 지정됩니다. 이 매개변수를 선택 취소하면 세그먼트 곡선 보에 부착된 보의 해석 모델이 세그먼트 모델에 도달하기 위해 연장되거나 축소되어 잘못된 결과가 발생할 수 있습니다.

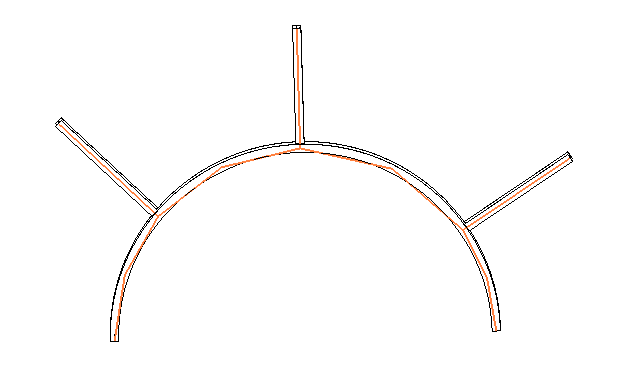

하드 점을 사용한 곡선 보 해석 모델
