계단 구성요소를 변경하면 계단 조합의 다른 구성요소에 어떤 영향을 미치는지에 대해 설명합니다.
조립된 계단의 여러 구성요소는 계단의 설계 의도를 유지하기 위해 하나의 단위로 작동합니다. 따라서 하나의 구성요소에서 크기와 위치 등을 변경하면 연결된 구성요소의 크기와 위치도 변경됩니다.
주: 스케치하여 작성한 구성요소는 연결된 구성요소가 변경될 때 자동으로 변경되지 않습니다. 스케치 기반 구성요소를 변경하려면 스케치를 수정하여 필요한 사항을 변경해야 합니다.
구성요소 기반 계단에서 변경사항이 어떻게 전달되는지 보여주는 예
- 계단진행이나 계단참의 위치를 변경하면 연결된 구성요소의 위치도 변경 또는 수정됩니다.

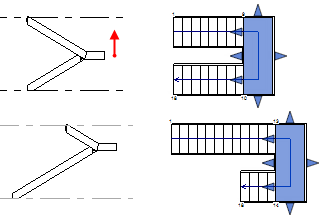

- 계단참의 고도를 변경하면 연결된 계단진행의 챌판 수가 변경됩니다.
- 계단진행의 폭을 변경하면 연결된 계단참의 폭이 변경됩니다.

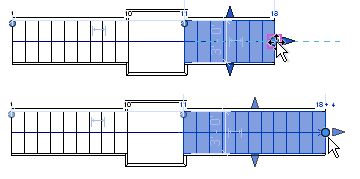

- (채워진 점 끝점 컨트롤을 끌어) 계단진행의 열려 있는 끝에 계단을 추가하거나 제거해도 연결된 구성요소는 변경되지 않습니다. 이 예에서는 4개의 계단이 두 번째 계단진행에 추가됩니다. 직접 조작 컨트롤을 사용하여 계단 구성요소 수정을 참고하십시오.
다음 예에서는 이전 및 이후 이미지가 변경 동작을 보여줍니다.
