- 구조 탭
기초 패널슬래브 드롭다운
구조 기초: 슬래브를 클릭합니다. - 특성 팔레트에서 유형 편집을 클릭합니다.
- 유형 특성 대화상자에서 구조 바닥 유형을 지정하고 확인을 클릭합니다.
- 수정 | 바닥 경계 작성 탭그리기 패널경계선을 클릭한 다음
(벽 선택)을 클릭하여 모델의 벽을 선택합니다. - 간격띄우기를 벽의 코어에서 측정하려면 옵션 막대에서 벽으로 확장을 클릭합니다.
- 옵션 막대의 간격띄우기 입력란에 슬래브 모서리에 대한 간격띄우기를 지정합니다. 주: 벽을 선택하는 대신 기초 슬래브를 스케치할 수 있습니다. 수정 | 바닥 경계 작성 탭그리기 패널의 스케치 도구를 사용하여 기초 슬래브의 경계를 형성합니다. 스케치는 닫힌 루프나 경계 조건을 이루어야 합니다. 스케치을(를) 참고하십시오.
- 수정 | 바닥 경계 작성 탭모드 패널편집 모드 완료를 클릭합니다.
- 기초를 클릭한 후 패밀리 드롭다운 리스트에서 원하는 기초 패밀리 유형을 선택합니다. 주: 그려진 레벨 아래에 기초 슬래브가 추가됩니다. 따라서 레벨 1에 기초 슬래브를 추가하면 레벨 1 아래에 추가되고 레벨 1 평면뷰에서 보이지 않게 됩니다. 평면뷰에서 기초 슬래브를 확인하려면 기초 레벨과 같은 레벨 1 아래에 새 레벨을 작성합니다. 레벨 1 아래에 새 레벨을 작성하면 레벨 1의 언더레이(중간색으로 표시)인 기초 슬래브도 확인할 수 있습니다.

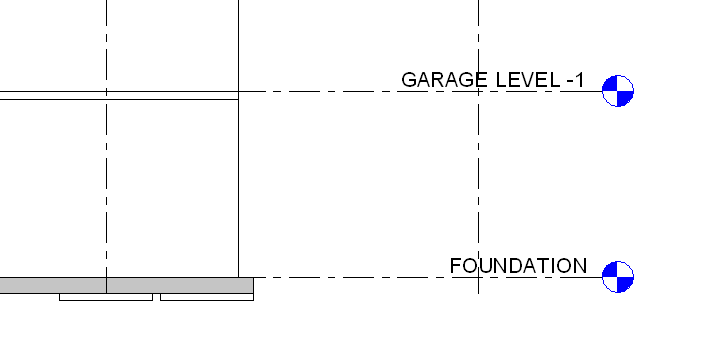

기초 레벨 아래의 기초 슬래브
