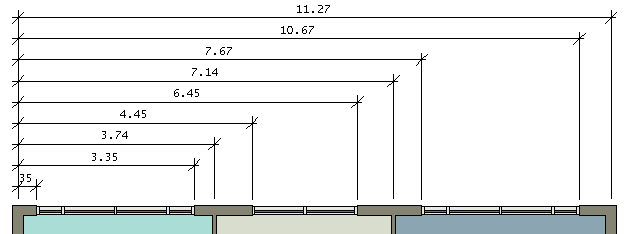

기준선 치수는 같은 기준선에서 측정한 여러 치수입니다.

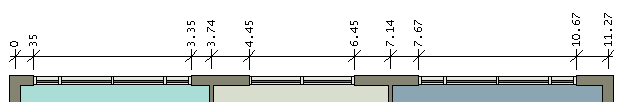

세로좌표 치수는 기준이라는 원점에서 요소까지의 수직 거리를 측정합니다. 이러한 치수는 기준에서 기능의 정확한 간격띄우기를 유지하여 단계적으로 확대되는 오류를 방지합니다.
선형 치수 스타일의 기준선 및 세로좌표 치수를 작성할 수 있습니다. 선형 치수 스타일에는 정렬, 수평 및 수직 치수가 있습니다. 이러한 선형 치수 스타일의 기준선 또는 세로좌표 치수를 작성하려면 치수 문자열 유형 매개변수를 편집해야 합니다. 이것은 유형 매개변수이므로 매개변수를 편집할 때 프로젝트의 연속 치수가 영향을 받지 않도록 새 기준선 또는 좌표 선형 치수 스타일을 작성할 수 있습니다.
기준선 및 좌표 치수는 CAD 형식으로 내보냅니다.
주의: 호 길이 치수는 선형 치수이고 기준선 및 세로좌표 치수를 작성하기 위한 매개변수(치수 문자열 유형 및 세로좌표 치수 설정)를 갖고 있지만 이러한 매개변수는 호 길이 치수에 영향을 주지 않습니다.
