패밀리를 다른 패밀리에 내포(삽입)하여 결합된 패밀리 형상이 포함된 새 패밀리를 작성할 수 있습니다. 예를 들어 처음부터 전구 패밀리를 사용하여 조명 설비를 모델링하지 않고 조명 설비 패밀리에 전구를 로드하여 조합 조명 패밀리를 작성할 수 있습니다. 내포 전의 패밀리 공유 여부에 따라 패밀리를 사용하여 작성하는 요소에 내포된 형상의 동작이 결정됩니다.
- 공유되지 않은 패밀리를 내포하는 경우 내포된 패밀리에서 작성되는 구성요소가 요소의 나머지 부분과 함께 하나의 단위로 작동합니다. 구성요소를 개별적으로 선택(편집)하거나, 태그를 지정하거나 또는 일람표를 작성할 수 없습니다.
- 공유된 패밀리를 내포하는 경우 구성요소를 개별적으로 선택하고, 태그를 지정하고, 일람표를 작성할 수 있습니다.
창 패밀리 예

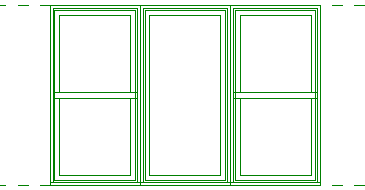

예를 들어 처음부터 조합 창 패밀리를 모델링하지 않고 새 창 패밀리에 이중 헝 및 인스턴스(instance) - 고정 패밀리를 로드하여 아래의 조합 창 패밀리를 작성할 수 있습니다. 고정된 창 인스턴스(instance)를 중심에 놓고 이중 헝 창을 양쪽 측면에 놓습니다.

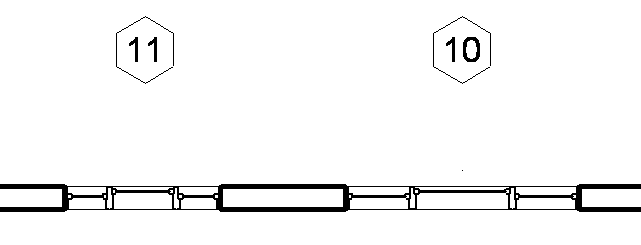

- 위에 표시된 샘플 창 패밀리에서, 내포되었지만 공유되지 않은 패밀리의 인스턴스(instance)는 창 태그가 한 개뿐이며 일람표가 아래 그림과 같이 하나의 단위로서 작성됩니다.

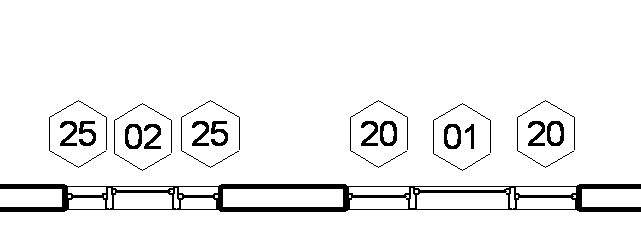

- 내포된 패밀리가 건물 모델 내에서 단일 구성요소로 작동하는 경우에도 공유 창 패밀리의 인스턴스(instance)에서 세 개의 창에 별도로 태그가 지정되고 일람표가 작성됩니다.
내포 제한
다른 패밀리에 로드하여 내포할 수 있는 패밀리 유형에 대한 특정 제한이 있습니다.
- 주석 패밀리만 다른 주석에 로드될 수 있습니다.
- 상세 패밀리와 일반 주석만 상세에 로드될 수 있습니다.
- 모델 패밀리, 상세, 일반 주석, 단면 헤드, 레벨 기호 및 그리드 헤드를 모델 패밀리에 로드할 수 있습니다.
교환 가능한 구성요소가 있는 내포된 패밀리
내포된 구성요소에 패밀리 유형 매개변수를 적용하면 교환 가능한 하위 구성요소가 있는 패밀리를 작성할 수 있습니다. 내포된 패밀리를 사용하여 요소를 로드 및 작성한 후 언제든지 구성요소를 스왑할 수 있습니다.
