패밀리 유형 도구를 사용하여 여러 가지 패밀리 유형(크기)을 작성할 수 있습니다. 이 작업을 수행하려면 치수에 레이블을 지정하고 변경되는 매개변수를 작성해야 합니다.
예

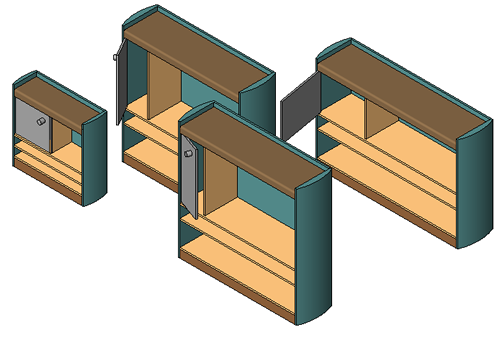

네 개의 서로 다른 책장 유형(크기)을 작성하는 책장 패밀리
네 개의 서로 다른 유형(크기)이 있는 조명 설비
각각의 패밀리 유형에는 레이블이 지정된 치수 및 해당 값이 들어 있는 특성(매개변수) 세트가 있습니다. 패밀리의 표준 매개변수에 대해, 재료, 모델, 제조업체, 유형 마크 등의 값을 추가할 수 있습니다.
패밀리 유형을 작성하려면
- 작성 탭
특성 패널
(패밀리 유형)을 클릭합니다. - 패밀리 유형 대화상자의 패밀리 유형 아래에서 새로 만들기를 클릭합니다.
- 패밀리 이름을 입력하고 확인을 클릭합니다.
- 패밀리 유형 대화상자에서 유형 매개변수에 값을 입력합니다.
- 확인을 클릭합니다.
