유형 매개변수 구성요소와 함께 회전을 선택하는 경우 지정점 레벨 도구를 사용하여 보에 대한 지정점 레벨을 배치할 수 있습니다. 이 매개변수에 의해 필터링된다는 점에서 이 도구는 태그와 유사합니다.
보 입면도(프로젝트)는 프로젝트의 가장 낮은 레벨에서 고도를 계산합니다.
유형 작성/수정을 사용하면 사용자 지정점 레벨을 작성할 수 있습니다. 이 옵션을 선택하면 패밀리 유형 특성 대화상자가 열려 지정점 레벨 태그를 편집할 수 있습니다.
보 입면도(관련)에서는 관련 기준 드롭다운 리스트를 사용하여 고도 계산을 위한 기준 관련 레벨을 선택할 수 있습니다.
주: 한 번에 하나의 지정점 레벨 유형만 배치할 수 있습니다. 12개의 위치(레벨용 6개 및 경사용 6개) 중 하나의 지정점 레벨 유형을 변경하는 경우 보 주석 도구의 모든 지정점 레벨 유형 설정 12개가 변경됩니다.
고도 표시 드롭다운 리스트에서는 보에 대한 고도 측정 위치를 선택합니다.

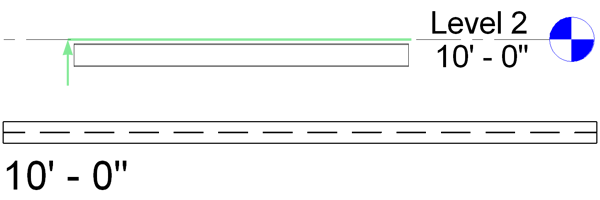

실제(선택한) 고도
주: 실제(선택한) 고도는 보 형상이 아닌 위치 선의 고도에 태그를 지정합니다.

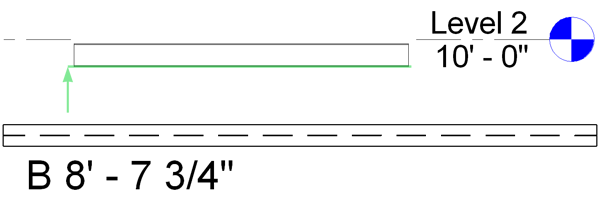

하단 고도

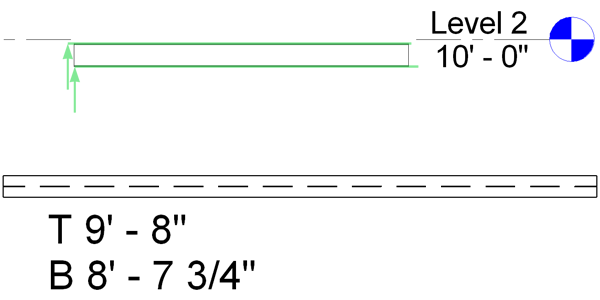

상단 및 하단 고도

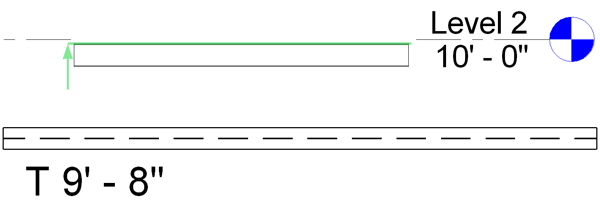

상단 고도
지정점 레벨에 대한 주석 유형 선택 대화상자에서 사용할 수 있는 마지막 옵션은 정의된 고도에 대한 필터입니다.
이 옵션을 사용하면 지정점 레벨이 입력한 값과 같은 경우 지정점 레벨이 작성되지 않도록 하는 필터를 사용할 수 있습니다. 기본 설정은 프로젝트에서 정의된 0 단위입니다.
