부품 유형 매개변수는 패밀리 카테고리의 추가 하위 분류를 제공하며 패밀리에서 부품의 동작을 결정합니다. 부품 유형은 다음과 같은 두 가지 기능을 제공합니다.
- 건물 프로젝트에서 유사한 부품으로만 특정 부품을 대치할 수 있습니다. 일반적으로 유형 선택기에서는 특정 카테고리의 패밀리를 카테고리가 동일한 다른 패밀리로 대치할 수 있습니다. 그러나 이 경우에 해당되지 않을 수도 있습니다. 예를 들어 장치의 경우 변환으로 교차를 대치할 수 없습니다. 따라서 Revit의 유형 선택기에 내장된 필터링 레벨이 있습니다.
- 부품 유형 패밀리를 확인합니다. ASHRAE 덕트 장치 데이터베이스 버전 5.00.00이 Revit에 통합되어 있습니다. 따라서 손실 테이블을 기반으로 장치 손실을 계산할 수 있습니다. 데이터베이스에서 올바른 장치를 정확하게 조회하려면 부품 유형을 정의해야 합니다.
패밀리 카테고리에서 부품 유형 매개변수를 제공하는 경우 사용 가능한 부품 유형 값은 패밀리 카테고리에 따라 달라집니다. 다음 표에서는 어떤 부품 유형이 어떤 패밀리 카테고리에 적용되는지를 보여 줍니다.
| 패밀리 카테고리 | 부품 유형 |
|---|---|
| 공기 터미널 | 교차, 교차 이경, 댐퍼, 덕트가 장착된 시설물, 엘보, 엘보 이경, 입구, 출구, 시설물, 팬 및 시스템 상호작용, 후드, 접합, 장애물, T자형, T자형 이경, 변환, 정의되지 않음, 밸브 |
| 덕트 액세서리 | |
| 덕트 장치 | |
| 기계 장비 | |
| 파이프 액세서리 | |
| 파이프 장치 | |
| 배관 설비 | |
| 통신 장치 | 일반, 배전반, 변압기, 스위치 보드, 데이터 패널, 스위치 배선함 |
| 데이터 장치 | |
| 전기 시설물 | |
| 전기 설비 | |
| 화재 경보 장치 | |
| 조명 장치 | |
| 조명 설비 | |
| 간호사 호출 장치 | |
| 보안 장치 | |
| 전화 장치 | |
| 케이블 트레이 장치 | 채널 엘보, 채널 수직 엘보, 채널 교차, 채널 T자형, 채널 변환, 채널 결합, 채널, 간격띄우기, 채널 다중 포트, 래더 엘보, 래더 수직 엘보, 래더 교차, 래더 T자형, 래더 변환, 래더 결합, 래더 간격띄우기, 래더 다중 포트 |
| 배선 장치 | 엘보, 캡, 결합, 다중 포트, T자형, 교차, 배선함 엘보 |
- 제동자: 흐름 볼륨을 제어하는 데 사용됩니다.
- 덕트가 장착된 장비: 연기 탐지기, 스팀 발생기가 있습니다.
- 엘보: 구부림 또는 엘보 유형 장치가 있습니다.
- 엔트리: 유체가 시스템으로 들어가는 지점으로 루버, 그릴, 유입망이 있습니다.
- 출구: 유체가 시스템을 나가는 지점입니다.
- 장비: 일반 장비입니다.
- 팬 및 시스템 상호작용 AHU, 인라인 팬이 있습니다.
- 후드: 부엌, 연구실 또는 기타 배기 후드가 있습니다.
- 접합: 3개 이상의 세그먼트가 교차하는 부분(T자형, 교차, 와이)입니다.
- 장애: 인라인 필터처럼 압력 강하의 원인이 되는 요소입니다.
- 변환: 모양 또는 크기 변경을 나타냅니다.
- 정의 안 됨: 특정 기능이 없습니다.
- 밸브: 밸브 및 유사 액세서리입니다.
- 데이터 패널: 시스템 유형이 데이터, 전화, 보안, 화재 경보, 간호사 호출, 컨트롤 및 통신인 커넥터에 장치를 연결하는 데 사용되는 패널입니다.
- 일반: 리셉터클, 화재 경보 구성요소, 조명 설비와 같은 장치입니다.
- 배전반: 시스템 유형 값이 동력인 커넥터에 장치/장비를 연결하고 분기 회로 유형 일람표를 생성하는 데 사용됩니다.
- 스위치: 일반적으로 장치를 통해 배선이 연결되지 않은 스위치 등의 제어 장치입니다. 이미지에 표시된 대로 자동으로 생성된 배선이 스위치로 분기됩니다.

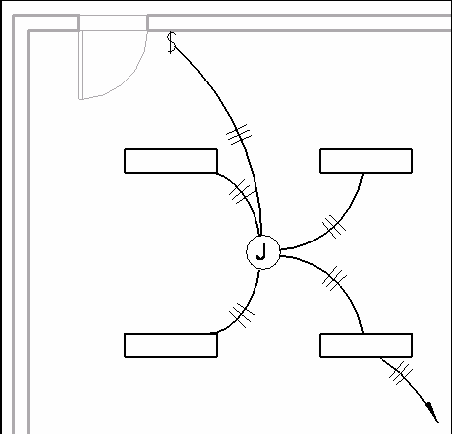

- 배선함: 일반적으로 배선이 장치를 통해 연결되는 배선 관리 장치입니다. 이미지에 표시된 대로 자동으로 생성된 배선이 배선함을 통해 분기됩니다.
- 스위치 보드: 시스템 유형 값이 동력인 커넥터에 장치/장비를 연결하고 분기 회로 유형 일람표를 생성하는 데 사용됩니다.
- 변압기: 전압이 다른 배전반 및/또는 스위치 보드를 상호 연결하는 데 사용됩니다.
