태그 본체를 기준으로 원하는 방향을 가리키는 여러 화살표 및 모양이 있는 입면 태그를 작성할 수 있습니다. 사용자 입면 태그를 작성하려면 사용자 태그 본체 패밀리에 사용자 포인터 패밀리를 내포합니다.

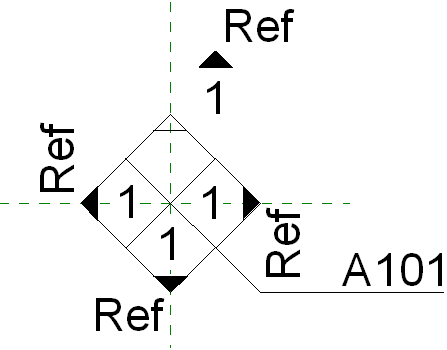

샘플 입면 태그
새로 만들기패밀리를 클릭합니다. - 새 패밀리 - 템플릿 파일 선택 대화상자에서 주석 폴더로 이동하여 입면도 마크 본체.rft를 엽니다.
- 수정 탭특성 패널
(패밀리 카테고리 및 매개변수)를 클릭합니다. - 패밀리 카테고리에 대해 입면도 마크를 선택합니다.
- 패밀리 매개변수에서 입면도 마크 사용에 대해 본체를 선택합니다.

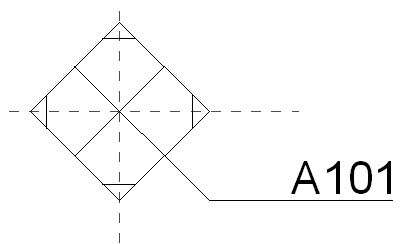

- 태그 본체를 그리고 레이블을 배치합니다.
- 패밀리를 <elevation tag>.rfa로 저장합니다.
- 2-4단계를 반복하고 입면도 마크 포인터.rft를 열어 입면도 마크 사용에 대해 포인터를 설정한 다음 포인터를 그리고 패밀리를 <pointer>.rfa로 저장합니다.

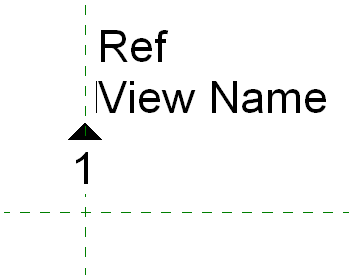

작성한 포인터 화살표가 여기에 표시된 것처럼 위를 가리키는지 확인합니다. 필요한 경우 프로세스의 후반부에서 회전할 수 있습니다.
- 아무 탭에서나, 패밀리 편집기 패널에서
(프로젝트에 로드)를 클릭하고 <pointer>.rfa를 <elevation tag>.rfa에 로드합니다. 이제 포인터 패밀리가 본체 패밀리에 내포됩니다. 프로젝트에서 사용할 수 있도록 하려는 모든 방향이 표시될 때까지 포인터 패밀리의 인스턴스(instance)를 배치합니다.
프로젝트에 사용자 입면 태그 로드
- 삽입 탭패밀리 편집기 패널(프로젝트에 로드)를 클릭하여 <elevation tag>.rfa를 프로젝트에 로드합니다.
- 프로젝트에서 관리 탭설정 패널추가 설정 드롭다운
(입면 태그)를 클릭합니다. - 유형을 복제하고 이전에 로드한 새 입면 태그를 사용하도록 유형 매개변수 입면도 마크를 설정합니다.
- 뷰 탭작성 패널입면도 드롭다운
(입면도)를 클릭합니다. - 수정 | 입면도 탭특성 패널
(유형 특성)을 클릭합니다. - 활성 유형을 복제합니다.
- 입면 태그 유형 매개변수를 새 유형으로 설정하고 확인을 클릭합니다.
- 프로젝트에 입면뷰를 배치합니다.
- 포인터를 두 번 클릭하여 입면뷰를 열거나 입면도 본체를 선택하여 패밀리에 있는 다른 화살표를 사용하도록 설정합니다.

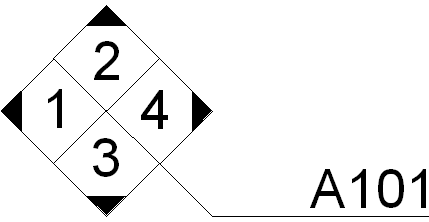

프로젝트에서 선택된 입면 태그
