파라메트릭 모델러의 요소 동작

Revit에서는 다음과 같은 세 가지 유형의 요소가 프로젝트에 사용됩니다.

• 모델 요소는 건물의 실제 3D 형상을 나타내며 모델의 관련 뷰에 표시됩니다.

  예:

  • 벽, 창, 문, 지붕

  구조 벽, 슬래브, 램프, 지붕

  싱크대, 보일러, 덕트, 스프링클러 및 전기 패널

• 기준 요소는 프로젝트 컨텍스트를 정의하는 데 도움이 됩니다. 예를 들어 레벨 및 참조 평면은 기준 요소입니다.
• 뷰 특성 요소는 배치된 뷰에만 표시됩니다. 이 요소는 모델을 설명하거나 문서화하는 데 도움이 됩니다. 예를 들어 치수는 뷰 특정 요소입니다.

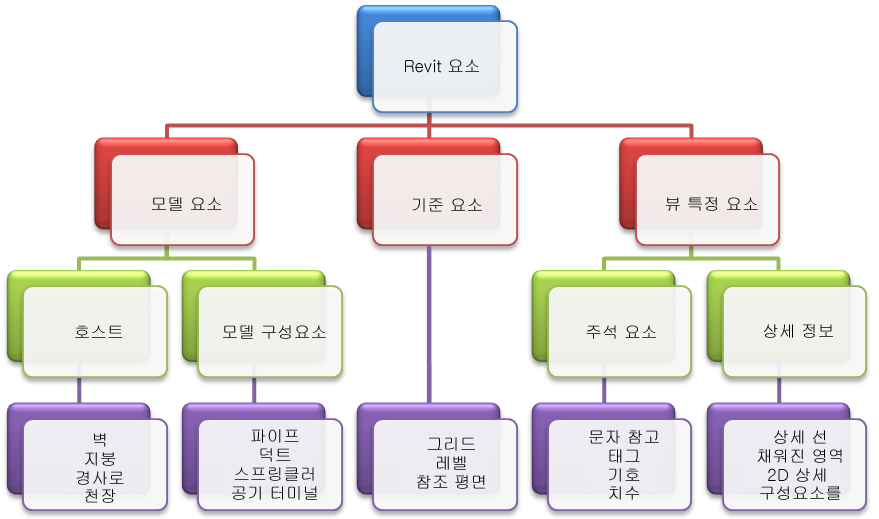

Revit Architecture의 요소

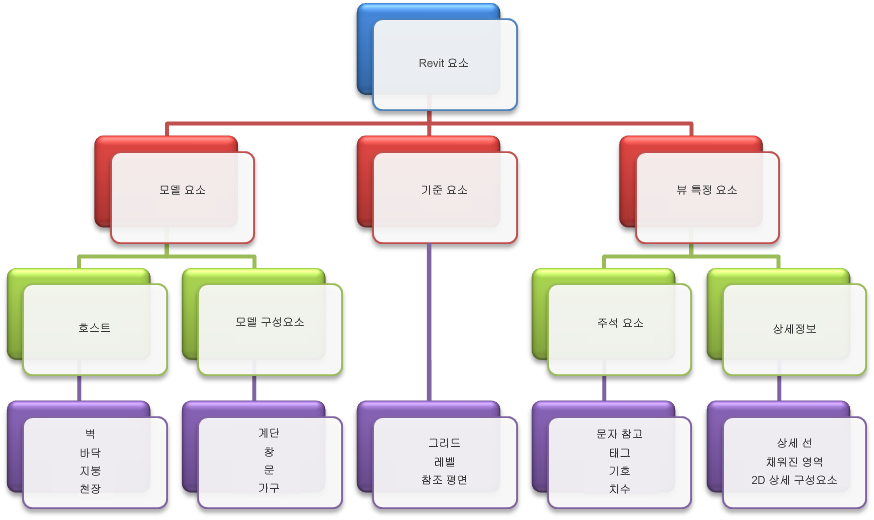

Revit Structure의 요소

Revit MEP의 요소

다음 두 가지 유형의 모델 요소가 있습니다.

호스트(또는 호스트 요소)는 일반적으로 공사 현장에서 구성됩니다.

예:

• 벽 및 천장

구조 벽 및 지붕

벽 및 천장

모델 구성요소는 건물 모델에 있는 다른 모든 유형의 요소입니다.

예:

• 창, 문 및 캐비닛

보, 구조 기둥 및 3D 보강 철근

싱크대, 보일러, 덕트, 스프링클러 및 전기 패널

다음과 같은 두 가지 유형의 뷰 특정 요소가 있습니다.

• 주석 요소는 모델을 문서화하고 도면의 축척을 유지하는 2D 구성요소입니다. 예를 들어 치수, 태그 및 키노트는 주석 요소입니다.
• 상세정보는 특정 뷰에서 건물 모델에 대한 상세정보를 제공하는 2D 항목입니다. 상세 선, 채워진 영역 및 2D 상세 구성요소를 예로 들 수 있습니다.

이로써 디자이너는 보다 융통성 있게 작업할 수 있습니다. Revit 요소는 사용자가 직접 작성하고 수정할 수 있게 설계되어 있으므로 프로그래밍이 필요하지 않습니다. 그릴 수 있으면 Revit에 새 파라메트릭 요소를 정의할 수 있습니다.

Revit에서 이 요소는 주로 건물에 있는 컨텍스트의 동작을 결정합니다. 컨텍스트는 구성요소를 그리는 방법 및 다른 구성요소로 설정된 구속조건 관계에 의해 결정됩니다. 이러한 관계를 설정하기 위해 아무런 작업을 하지 않아도 됩니다. 사용자가 수행하는 작업과 그리는 방법에 포함됩니다. 치수를 잠그거나 두 개의 벽을 정렬하여 명시적으로 제어할 수 있는 경우도 있습니다.
