치수 화살표의 화면표시 동작 제어

치수 세그먼트가 너무 작아서 치수선에 대한 화살표 눈금 마크를 치수선 내부에 적용할 수 없는 경우 화살표가 치수선 외부로 자동 반전됩니다. 이러한 특성은 선형, 각도 및 반지름 치수의 경우에도 마찬가지입니다. 반지름 치수에 대해 치수선(반지름)이 화살표 길이보다 작은 경우 화살표 방향이 반전됩니다.

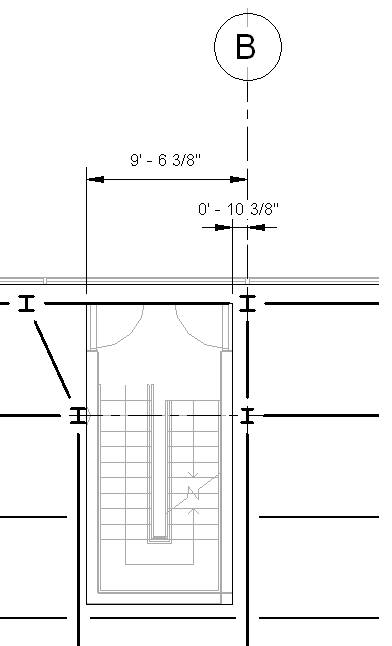

다음 이미지는 화살표 눈금 마크가 있는 두 개의 치수를 보여줍니다. 큰 치수의 경우 치수선이 충분히 커서 화살표를 적용할 수 있을 때 치수선 내부에 표시되는 화살표를 보여줍니다. 작은 치수의 경우 치수선이 너무 작아 화살표를 적용할 수 없을 때 치수선 외부에 표시되는 치수 화살표를 보여줍니다.

예제

예제

추가로 다중 세그먼트 치수선은 인접 세그먼트가 너무 작아 화살표에 맞지 않는 경우를 인식합니다. 이런 경우 짧은 세그먼트 문자열의 끝이 반전되고 내부 치수 보조선은 치수 특성에 지정된 내부 눈금 마크 유형을 표시합니다. 다음 이미지에서 치수 화살표는 치수선의 외부로 반전되고 치수 보조선은 지정한 눈금 마크(대각선)를 나타냅니다.

치수선의 눈금 마크 변경에 대한 내용은 치수선 눈금 마크 변경을 참고하십시오.

치수 화살표 눈금 마크의 화면표시 동작을 제어하려면

1. 도면 영역에서 치수를 선택합니다.
2. 특성 팔레트에서 (유형 편집)을 클릭합니다.
3. 유형 특성 대화상자의 그래픽에서 다음을 편집합니다.
   • 반전된 치수선 연장: 치수 화살표가 반전될 때 반전된 화살표를 벗어나는 치수선의 길이를 제어합니다. 길이는 화살촉의 끝에서부터 측정합니다.
   • 내부 눈금 마크: 치수선의 인접한 세그먼트가 너무 작아 화살표가 맞지 않는 경우 내부 치수 보조선에 대한 눈금 마크 화면표시를 지정합니다. 이런 경우 짧은 세그먼트 문자열의 끝이 반전되고 내부 치수 보조선은 지정한 내부 눈금 마크를 표시합니다.
   주: 이러한 매개변수는 눈금 마크 유형이 화살표인 경우에만 활성화됩니다.
4. 확인을 클릭합니다.
