개념 설계 환경에서는 동일한 작업 기준면에 그려지는 선과 2D 모양으로부터 회전이 작성됩니다. 선은 모양이 회전되어 3D 양식을 작성하는 중심 축을 정의합니다.
주: 매스작업 또는 가변 구성요소 템플릿이 아닌 다른 템플릿을 사용하여 구성요소 패밀리를 작성하는 경우 회전 작성을 참고하십시오.
주: 2단계에서 닫힌 루프를 형성하지 않는 선을 사용하여 표면 회전을 작성할 수 있습니다.
- 작업 기준면에 선을 그립니다.

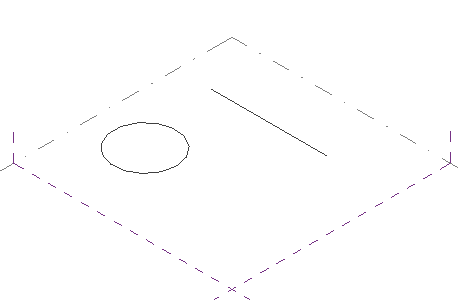

- 선 옆에 있는 동일한 작업 기준면에 닫힌 프로파일을 그립니다.

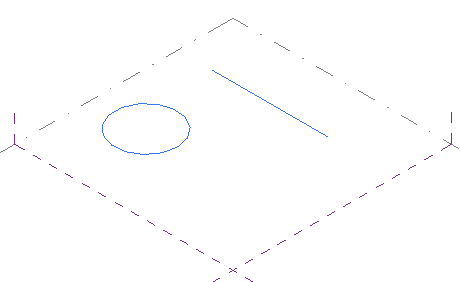

- 선과 닫힌 프로파일을 선택합니다.
- 수정 | 선 탭
양식 패널

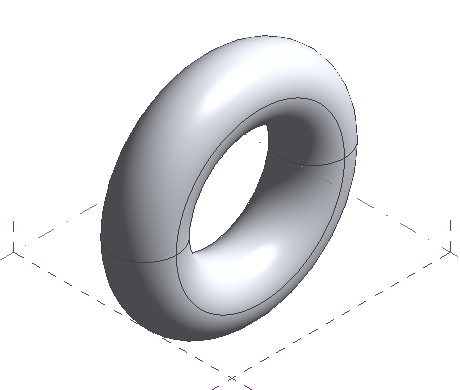

양식 작성을 클릭합니다. 양식 작성 도구 액세스을(를) 참고하십시오.

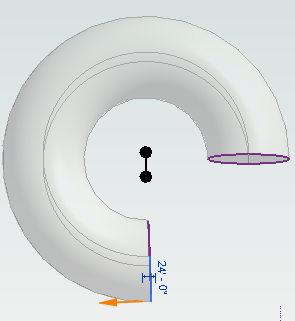

회전을 열려면
- 회전 프로파일의 외부 모서리를 선택합니다. 팁: X-레이 모드를 사용하면 모서리를 식별할 수 있습니다.
- 주황색 컨트롤 화살표를 새 위치로 끕니다.
