2D 선 기반 상세 구성요소 패밀리 작성

상세 구성요소는 상세 뷰나 드래프팅 뷰에 추가할 수 있는 미리 그려진 선 기반 2D 요소입니다. 이러한 뷰에서만 볼 수 있습니다. 이들은 시트가 아닌, 모델을 사용하여 축척됩니다.

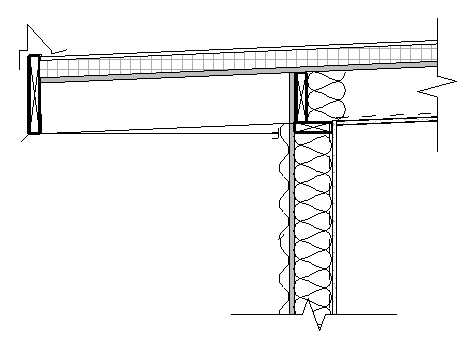

예를 들어 다음 드래프팅 뷰에서 스터드, 단열재 및 측면은 상세 구성요소입니다.

Revit에서는 선을 기초로 2D 상세 구성요소를 작성할 수 있습니다. 선의 시작과 끝을 선택하여 상세정보를 배치할 수 있습니다. 단면도에 합판 채우기 패턴을 배치한다고 가정합니다. 상세 구성요소의 시작점과 끝점을 선택하여 2D 상세 구성요소에서 작성된 두께 및 채우기 패턴과 함께 상세정보를 배치할 수 있습니다. 예를 들어 2D 상세 구성요소의 1/2” 지점에 합판을 그린 경우 이 과정은 1/2” 지점에 그려진 선 길이에 따라 합판 일부를 배치합니다. 합판의 두께를 조정하려면 2D 상세 구성요소를 먼저 편집해야 합니다.

이 항목을 읽기 전에 패밀리에 대해 잘 알고 있어야 합니다. 로드할 수 있는 패밀리 작성을 참고하십시오.

다음은 2D 선 기반 상세 구성요소 패밀리 작성에 대한 일반 과정입니다. 설계 목적에 따라 단계가 달라질 수도 있습니다.

1. 상세 구성요소 선 기반 템플릿을 사용하여 새 패밀리를 작성합니다.
2. 작성 탭의 도구를 사용하여 상세 구성요소의 모양을 작성합니다. 상세 구성요소는 기호 형식으로 표시되며 3D에서는 표시되지 않습니다. 선 도구를 클릭하여 기호를 스케치합니다. 두 개 참조 평면 사이에 구성요소를 작성하여 길이에 따라 요소들을 연결하거나 확장합니다.
   팁: 상세 구성요소 그리기 순서 도구를 사용하여 패밀리의 객체 정렬 순서를 변경할 수 있습니다. 자세한 정보는 상세 구성요소의 그리기 순서 정렬을(를) 참고하십시오.
3. 선의 경우 선을 선택하고 수정 | 선 탭모드 패널(가시성 설정)을 클릭하고 객체가 표시될 뷰를 선택합니다.

   채워진 영역의 경우 채워진 영역을 선택하고 수정 | 상세 항목 탭모드 패널(가시성 설정)을 클릭하고 객체가 표시될 뷰를 선택합니다.

4. 상세 구성요소를 저장합니다.
