경사 표면 개요

경사 화살표: 요소에 경사 화살표를 그립니다. 경사 화살표 특성을 사용하여 경사를 더 구체적으로 정의합니다.
경계선 특성: 경계선의 특성을 변경하여 표면의 경사를 정의합니다.

경사 표면을 작성하려면 평면뷰 또는 3D 뷰에서 요소의 경계를 편집합니다. 그런 후 다음 방법 중 하나를 사용합니다.

경사 특성 측정 방법

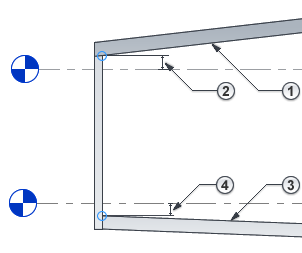

경사 관련 특성은 요소의 유형에 따라 요소의 하단 면 또는 상단 면에서 측정됩니다.

지붕, 천장 및 처마밑면의 경우에는 경사 관련 특성이 하단 면에서 측정됩니다. 예를 들어 레벨로부터 높이 간격띄우기는 레벨과 지붕 하단 면 사이의 거리를 지정합니다.
건물 패드, 바닥 및 구조 바닥의 경우에는 경사 관련 특성이 상단 면에서 측정됩니다. 예를 들어 레벨로부터 높이 간격띄우기는 레벨과 바닥 상단 면 사이의 거리를 지정합니다.

지붕을 제외한 나머지 요소는 한 방향으로만 경사를 지정할 수 있습니다. 여러 경사가 있는 표면을 작성하려면 각각 고유한 경사가 있는 여러 요소를 작성합니다. 그런 다음 요소를 함께 정렬하고 잠급니다.

바닥, 구조 바닥 및 지붕의 경우 모양 편집 도구를 사용하여 독립적으로 경사지는 소구역으로 표면을 분할할 수도 있습니다. 바닥과 지붕의 모양 편집을(를) 참고하십시오.

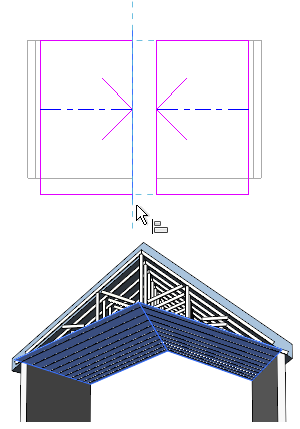

다음 이미지는 각각 고유한 경사가 있는 2개의 표면으로 구성된 성당 천당을 보여줍니다.
