활성 작업 기준면에서 호스트하는 패밀리를 작성할 수 있습니다. 이 기능은 프로젝트 환경과 특정 기준면에 내포된 하위 구성요소가 필요한 내포된 패밀리 모두에서 유용합니다. 호스트되지 않은 패밀리는 어느 곳이나 작업 기준면 기반 패밀리로 만들 수 있습니다.
- 호스트되지 않은 패밀리를 열거나 작성합니다. 주: 호스트되지 않은 구성요소만 작업 기준면 기반 패밀리가 될 수 있습니다. 예를 들어 문과 창은 벽에 호스트되기 때문에 작업 기준면 기반 구성요소가 될 수 없습니다.
- 패밀리 편집기에서 작성 탭
특성 패널
(패밀리 카테고리 및 매개변수)을 클릭합니다. - 패밀리 카테고리 및 매개변수 대화상자의 패밀리 매개변수에서 작업 기준면 기반을 선택합니다.
- 확인을 클릭합니다. 주: 패밀리를 작업 기준면 기반이면서 항상 수직으로 만들 수도 있습니다. 아래에 두 경우 모두의 예가 나와 있습니다.

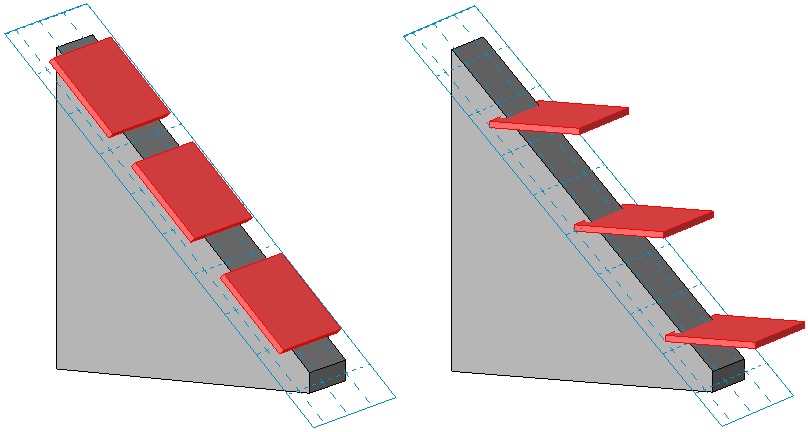

아래의 내포된 패밀리에서 직사각형 돌출은 작업 기준면 기반 구성요소입니다. 왼쪽에서 돌출은 작업 기준면 기반이지만 항상 수직입니다. 오른쪽에서는 같은 돌출을 작업 기준면 기반이면서 항상 수직인 것으로 지정한 후 패밀리로 다시 로드했습니다.
