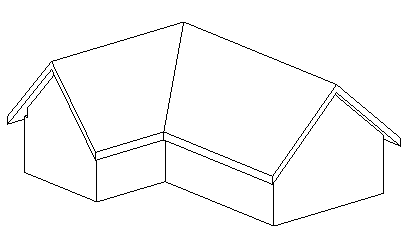

지붕 수정하기

지붕을 완료한 후에는 실제 구조를 수정하거나 지붕 특성을 변경하거나 다른 지붕과 결합시킬 수 있습니다.

지붕 스케치 편집

1. 지붕을 선택하고 수정 | 지붕 탭모드 패널(외곽설정 편집) 또는 (프로파일 편집)을 클릭합니다.
2. 필요한 내용을 변경합니다.

   지붕 위치를 변경하려면 특성 팔레트를 사용하여 베이스 레벨 및 간격띄우기 특성을 편집하여 참조 평면 위치를 변경합니다. 지붕 형상을 이동할 수 없다는 경고를 받을 경우 지붕 스케치를 편집하고, 스케치의 구속조건(예: 지붕의 레벨 선과 스케치 선 사이)을 확인합니다.

3. (편집 모드 완료)를 클릭합니다.

지붕 유형 변경

다음 방법 중 하나를 사용하여 지붕 유형을 변경합니다.

스케치 모드에서

1. 특성 팔레트에서 (유형 편집)을 클릭합니다.
2. 유형 특성 대화상자의 유형 리스트에서 지붕 유형을 선택합니다.
3. 확인을 클릭합니다.

프로젝트 뷰에서

1. 프로젝트 뷰에서 지붕을 선택합니다.
2. 유형 선택기에서 다른 지붕 유형을 선택합니다.

모양 핸들을 사용하여 지붕 크기 조정

이 방법을 사용하여 외곽설정이나 면으로 작성된 지붕의 크기를 조정합니다.

1. 입면뷰나 3D 뷰에서 지붕을 선택합니다.
2. 원하는 대로 모양 핸들을 끌어 놓습니다.

지붕 돌출부 변경

지붕의 외곽설정을 편집하는 경우 경계선의 특성을 수정하여 지붕 돌출부를 변경합니다.

1. 스케치 모드에서 지붕에 대해 경계선을 선택합니다.
2. 특성 팔레트에서 돌출부에 값을 입력합니다.
3. (편집 모드 완료)를 클릭합니다.


돌출된 지붕의 개구부 절단

1. 돌출된 지붕을 선택하고 수정 | 지붕 탭개구부 패널(수직)을 클릭합니다.
2. 뷰로 이동 대화상자가 표시되면 프로파일을 편집할 적절한 평면뷰를 선택합니다.

   지붕의 평면뷰 표현이 표시됩니다. 참조 평면은 지붕의 경계를 정의합니다.

3. 닫힌 루프 개구부를 스케치합니다.

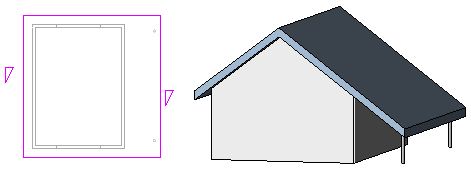

   스케치 모드의 닫힌 루프 스케치

4. (편집 모드 완료)를 클릭합니다.

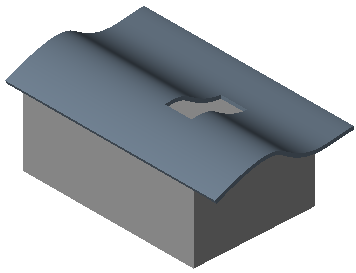

   닫힌 루프 스케치는 지붕의 수직 절단부가 됩니다.

지붕 용마루 정렬

3D 뷰 및 입면뷰에서 지붕 용마루를 정렬할 수 있습니다. 입면뷰에서 지붕 용마루를 정렬하려면 정렬 도구를 사용합니다.

1. 평면뷰에서 참조 평면을 추가합니다.
   1. (참조 평면)을 클릭합니다.

      어디에 있습니까?

      • 건축 탭작업 기준면 패널(참조 평면)
      • 구조 탭작업 기준면 패널(참조 평면)
      • 시스템 탭작업 기준면 패널(참조 평면)
   2. 도면 영역에서 지붕 용마루와 수직이 아닌 참조 평면을 스케치합니다.

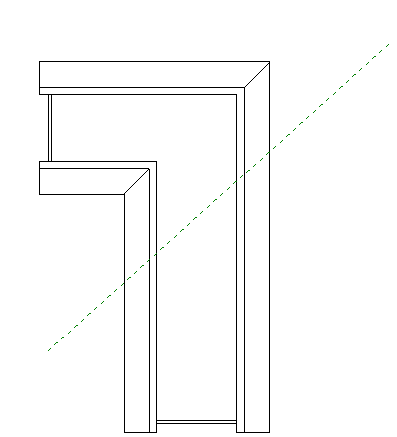

      평면뷰의 참조 평면

   3. 참조 평면을 선택하고 특성 팔레트에서 평면 이름을 입력합니다.
2. 3D 뷰를 열고 (설정)을 클릭합니다.

   어디에 있습니까?

   • 건축 탭작업 기준면 패널(설정)
   • 구조 탭작업 기준면 패널(설정)
   • 시스템 탭작업 기준면 패널(설정)
3. 작업 기준면 대화상자에서 작성한 참조 평면 이름을 선택하고 확인을 클릭합니다.
4. 지붕 용마루를 정렬하려면 정렬 도구를 사용합니다.

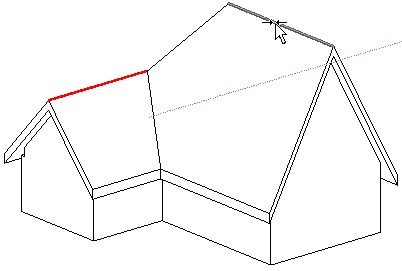

   정렬되지 않은 지붕 용마루



   정렬된 지붕 용마루
