다음 절차를 사용하여 작업 기준면 기반 또는 면 기반 구성요소나 요소를 다른 작업 기준면이나 면으로 이동할 수 있습니다. 작업 기준면 기반 요소에는 선, 보 및 패밀리 형상이 포함됩니다.
- 도면 영역에서 작업 기준면 기반 또는 면 기반 요소나 구성요소를 선택합니다.
- 수정 | <패밀리 카테고리> 탭
작업 기준면 패널
새 작업 기준면 선택을 클릭합니다. - 배치 패널에서 다음 옵션 중 하나를 선택합니다.

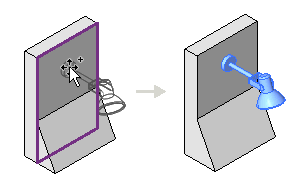

수직 면(수직 면에 배치). 이 옵션은 일부 구성요소에만 사용할 수 있으며 수직 면에만 배치할 수 있습니다.

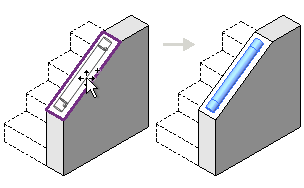

면(면에 배치). 이 옵션을 선택하면 방향에 관계없이 면에 배치할 수 있습니다.

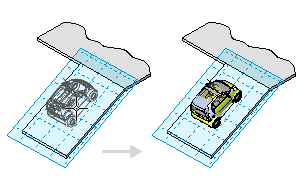

작업 기준면(작업 기준면에 배치). 이 옵션을 사용하려면 뷰에 정의할 활성 작업 기준면이 필요합니다(작업 기준면 설정 및 표시 참고). 작업 기준면의 아무 곳에나 구성요소를 배치할 수 있습니다.
- 도면 영역에서 원하는 새 호스트(면 또는 작업 기준면)가 강조 표시되고 구성요소의 미리보기 이미지가 원하는 위치에 배치될 때까지 커서를 이동한 다음 클릭하여 이동을 완료합니다.
