룸 계산 점 수정
룸 계산 점을 사용하고 수정하여 룸 인식 패밀리의 방향을 조정할 수 있습니다.
도면 영역에서 패밀리 인스턴스(instance)를 선택합니다.
수정 | <요소> 탭
모드 패널
패밀리 편집을 클릭합니다.
패밀리 편집기
에서 패밀리의 평면뷰를 엽니다.
특성 팔레트

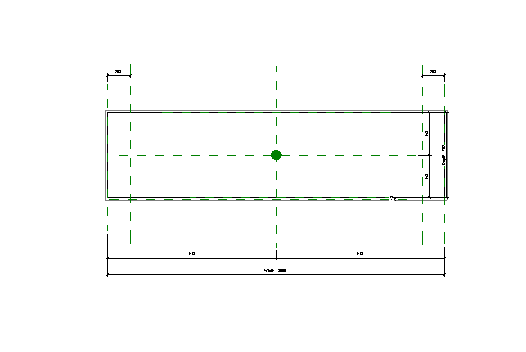

의 기타 섹션에서 룸 계산 점 매개변수를 선택합니다. 점은 이제 도면 영역에 녹색 점으로 표시됩니다.

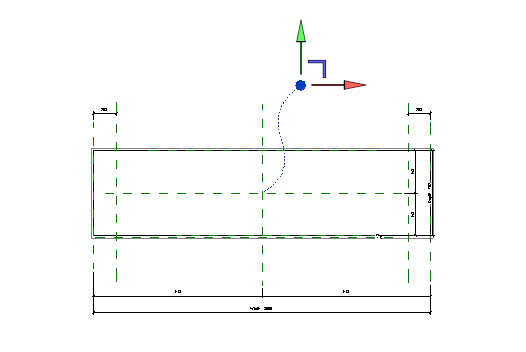

룸 계산 점을 선택하고 프로젝트에 배치할 때 형상에 의해 가려지지 않는 위치로 이동합니다.
주:
패밀리에서 Z축의 룸 계산 점을 조정해야 하는 경우 입면뷰 또는 3D 뷰를 열어 이동 컨트롤에 액세스합니다. 비슷한 방법으로 점을 재배치합니다.
수정 탭
패밀리 편집기 패널
프로젝트에 로드를 클릭합니다.
상위 주제:
룸 인식 패밀리
