보이드를 사용할 때처럼 솔리드 양식을 사용하여 다른 솔리드를 절단할 수 있습니다. 그러나 솔리드를 사용할 때는 겹치는 영역을 제거하고 인접한 솔리드는 남겨둡니다. 다음을 사용하는 경우 솔리드로 솔리드 형상을 절단할 수 있습니다.
- 양식 요소
- 분할된 표면이 있는 양식
- 형상 조합이 있는 양식
- 매스작업 편집기 내부의 패밀리 인스턴스(instance)
솔리드 양식으로 솔리드를 절단하려면

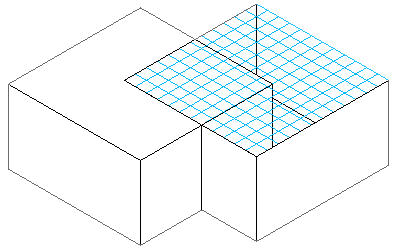

- 인접한 솔리드 두 개를 작성합니다.
이 절차에서 잘리는 솔리드 양식에는 분할된 표면이 있어 절단 표현 방법을 표시합니다.
- 수정 탭
형상 패널

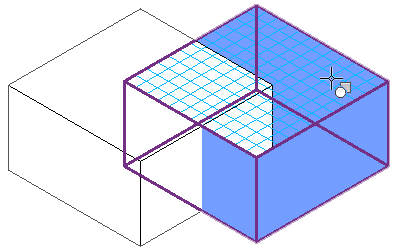

절단을 클릭합니다. - 절단될 솔리드 양식을 선택합니다.

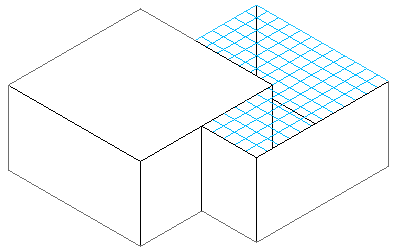

- 절단할 솔리드 양식을 선택합니다.

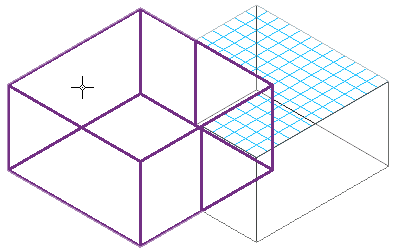

이에 따라 솔리드가 절단되고, 절단 관계를 유지하면서 양식 편집 도구로 솔리드를 편집할 수 있습니다.
주: 솔리드 절단 형상 매스를 프로젝트로 가져오면 개별 솔리드와 상호 작용할 수 없습니다. 마찬가지로 솔리드 절단 형상에 적용된 레벨이 있는 경우 프로젝트 환경에서 인식되지 않습니다.
