패밀리 편집기에서 구성요소를 작성할 때 레이블이 지정된 치수나 가시성 매개변수와 같은 동일한 매개변수로 제어되는 동일한 요소를 작성해야 하는 경우가 많습니다.
예
- 가시성 매개변수로 제어되는 문살이 있는 창 패밀리를 작성한 경우 첫 번째 문살을 작성하고 가시성 매개변수를 이 문살에 적용한 다음 문살을 복사, 배열 또는 대칭할 수 있습니다. 원래 문살의 가시성 매개변수가 복제된 문살에 적용됩니다.
- 가시성 매개변수로 제어되는 조명 설비가 있는 조명 패밀리를 작성하는 경우 첫 번째 설비를 작성하고 가시성 매개변수를 이 설비에 적용한 다음 설비를 복사, 배열 또는 대칭할 수 있습니다. 원래 설비의 가시성 매개변수가 복제된 설비에 적용됩니다.
매개변수화된 요소를 복사, 배열 또는 그룹화하면 그 요소를 제어하는 매개변수도 복사됩니다.

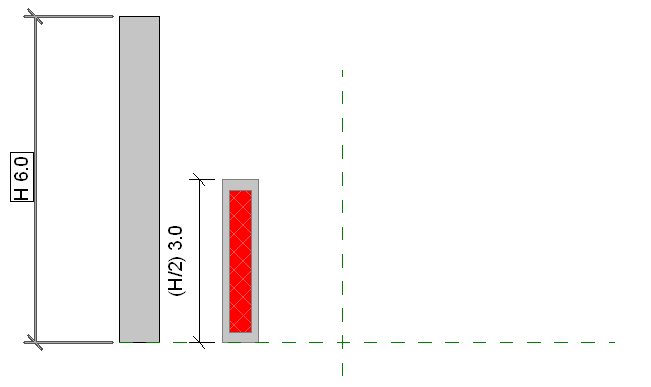

아래 표시된 예에서는 일반 패밀리를 두 개의 돌출로 작성했습니다. 두 돌출의 하단은 수평 참조 평면에 정렬됩니다. 큰 돌출의 높이는 레이블이 지정된 치수 H로 제어됩니다. 그 보다 작은 돌출의 높이는 레이블이 지정된 치수 (H/2)로 제어됩니다. 패밀리 유형 대화상자에서 높이/2와 동일하게 되도록 (H/2) 매개변수에 수식을 추가했습니다. 또한 가시성 매개변수를 작성했으며 이 매개변수가 분할되어 페인트된 면이 있는 더 작은 돌출에 적용되었습니다.
매개변수(이 경우 레이블이 지정된 치수)로 제어되는 요소

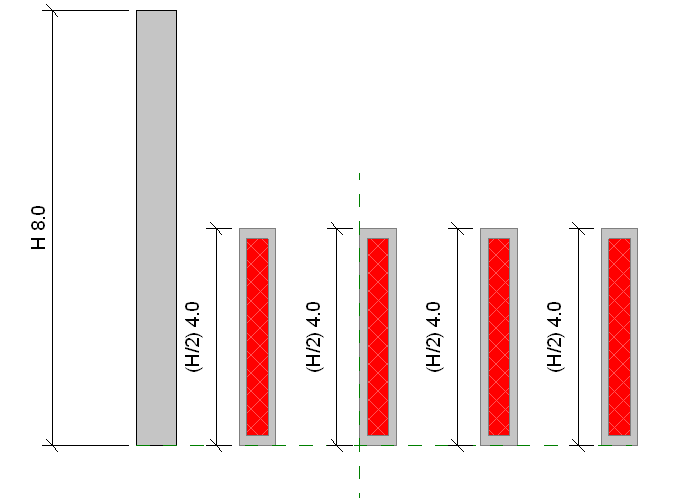

위에 나온 예제에 이어 하위 높이 요소와 동일한 일련의 요소를 작성하려는 경우 요소를 복사, 배열 또는 대칭할 수 있으며 관련된 매개변수도 함께 복사됩니다. 아래 이미지에서 작은 요소가 배열되어 있고 레이블이 지정된 치수, 페인트된 면 및 가시성 매개변수가 배열된 각 요소에 적용되었음을 볼 수 있습니다.
매개변수화된 요소 배열
패밀리 유형 대화상자에서 이 예제의 높이 값을 6에서 8로 변경하면 배열된 요소가 새 값으로 조정됩니다.
배열된 요소를 변경된 매개변수 값으로 조정
