은선 사용

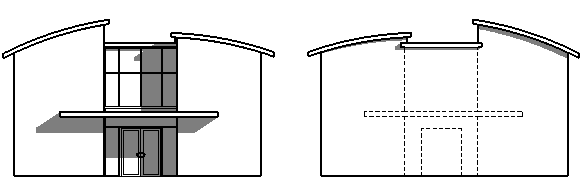

은선을 사용하여 뷰에서 볼 수 없는 요소를 표시할 수 있습니다. 예를 들어 남측면도에 입구가 있고 북측면도에서 은선을 사용하여 이 입구의 윤곽을 표시한다고 가정합니다.

주: 은선 보이기 도구는 Revit MEP에서 사용할 수 없습니다. Autodesk Revit의 경우 분야 특성이 전기, 기계 또는 배관으로 설정된 뷰에서 이 도구를 사용할 수 없습니다.

은선을 표시하려면

1. 은선을 사용하여 표시하려는 요소를 가리는 요소가 있는 뷰를 엽니다.

   예를 들어 위 샘플에서는 북측면도가 열립니다.

2. 뷰 조절 막대에서 비주얼 스타일: 와이어프레임을 클릭합니다.
3. 뷰 탭그래픽 패널(은선 보이기)를 클릭합니다.
4. 도면 영역에서 숨겨진 요소를 가리는 요소를 선택합니다.
5. 은선 모드로 표시할 요소를 선택합니다.
6. 수정을 클릭하여 은선 도구를 종료합니다.

뷰를 은선 모드로 다시 전환하면(뷰 조절 막대에서 비주얼 스타일: 은선 클릭) 가려진 요소가 표시됩니다.
