해석 화면표시 스타일은 애드인 응용프로그램으로 작성한 해석 결과를 시각화하는 데 사용됩니다. 화면표시 스타일은 프로젝트 뷰에서 사용하기 위해 Revit에 영구적으로 저장됩니다. 뷰에서 다른 스타일을 선택하여 해석 결과에 즉시 적용할 수 있습니다.
주: 프로젝트 환경에서만 해석 결과를 작성하고 표시할 수 있습니다. 패밀리 편집기에서는 사용할 수 없습니다.
동일한 다음 스타일을 사용하여 여러 프로젝트 뷰에서 서로 다른 결과를 표시할 수 있습니다.
색상이 지정된 표면
 해석 결과를 색상을 지정하여 표시합니다. |

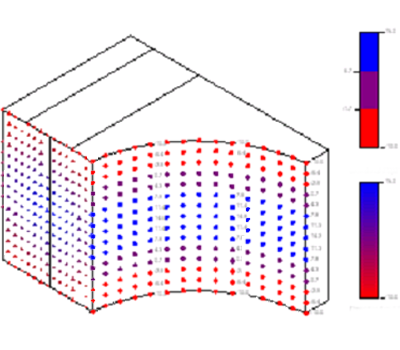

문자가 있는 표식기
 색상이 지정된 그래픽 모양을 각 데이터 점에 표시합니다. 점마다 해석 결과를 나타내는 구성 가능한 해당 숫자가 있습니다. |
문자가 있는 다이어그램
 해석 데이터 점에서 생성된 색상이 지정된 다이어그램을 표시합니다. 다이어그램에는 곡선에서 다이어그램 경계까지 그려진 울타리 선이 포함될 수 있습니다. 점마다 해석 결과를 나타내는 구성 가능한 해당 숫자가 있습니다. |

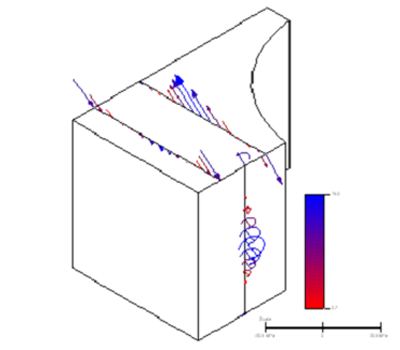

문자가 있는 벡터
 해석 데이터 점에서 생성된 색상이 지정된 벡터 화살표를 표시합니다. 벡터 선은 데이터 점 축의 시작에서 끝까지, 그리고 축 주위에 그릴 수 있습니다. 점마다 해석 결과를 나타내는 구성 가능한 해당 숫자가 있습니다. |
|
변형된 모양
해석 모델의 변형을 표시합니다. 변형은 해석 표면 및 곡선에서 사용자 선택 지점의 변위 벡터로 표현됩니다.
 |
주: 색상이 지정된 표면과 문자가 있는 표식기를 사용할 경우 해석 결과는 와이어프레임 비주얼 스타일을 사용하는 뷰에서 볼 수 없습니다. 이 사항은 표면 상의 결과에 대해서만 해당됩니다(색상 표면과 표식기 및 문자).
