패밀리를 작성하는 경우 템플릿에서는 패밀리가 프로젝트에 로드될 때 패밀리의 기본 화면표시(패밀리 형상의 선 두께, 선 색상, 선 패턴 및 재료 지정)를 정의하는 카테고리에 해당 패밀리를 지정합니다. 패밀리의 다른 형상 구성요소에 다른 선 두께, 선 색상, 선 패턴 및 재료 지정을 지정하려면 카테고리 내부에 하위카테고리를 작성해야 합니다. 나중에 패밀리 형상을 작성할 때 하위카테고리에 적절한 구성요소를 지정합니다.

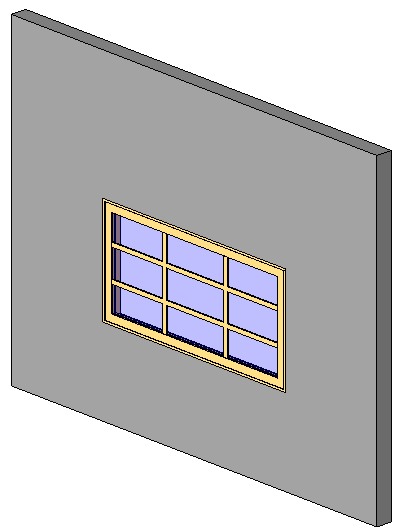

예를 들어 창 패밀리에서 프레임, 섀시 및 멀리언을 한 하위카테고리에 지정하고 유리를 다른 하위카테고리에 지정할 수 있습니다. 그런 다음 각 하위카테고리에 다른 재료(목재 및 유리)를 지정하여 다음과 같은 효과를 얻을 수 있습니다.
배관 설비 패밀리에서 세면대를 한 하위카테고리에 지정하고 장치를 다른 하위카테고리에 지정할 수 있습니다. 그런 다음 각 하위카테고리에 다른 재료를 지정할 수 있습니다.
Revit에는 여러 패밀리 카테고리에 대해 미리 정의된 하위카테고리가 있습니다. 다른 패밀리에는 하위카테고리가 없으므로 직접 하위카테고리를 정의할 수 있습니다. 객체 스타일 대화상자에서는 패밀리 카테고리와 하위카테고리를 나열합니다. 또한 각 카테고리 및 하위카테고리에 지정된 선 두께, 선 색상, 선 패턴 및 재료를 표시합니다.
- 패밀리를 열고 관리 탭
설정 패널
(객체 스타일)을 클릭합니다. - 객체 스타일 대화상자의 모델 객체 탭에 있는 카테고리 아래에서 패밀리 카테고리를 선택합니다.
- 하위 카테고리 수정 아래에서 새로 만들기를 클릭합니다.
- 새 하위카테고리 대화상자에서 이름에 새 이름을 입력합니다.
Revit에서는 리스트의 하위카테고리에서 해당 카테고리를 자동으로 선택합니다.
- 확인을 클릭합니다.
즉시 하위카테고리를 작성하여 패밀리 형상에 지정하지는 않더라도 하위카테고리에 대해 선 두께, 선 색상, 선 패턴 및 재료를 지정할 수 있습니다.
- 선 두께, 선 색상, 선 패턴 및 재료의 값을 지정합니다.
- 선 두께의 투영 및 절단 필드를 클릭하고 리스트에서 값을 선택합니다.
- 선 색상 필드의 버튼을 클릭하고 색상 대화상자에서 색상을 선택합니다. 원하는 경우 사용자 색상을 정의합니다.
- 선 패턴 필드를 클릭하고 리스트에서 선 패턴을 선택합니다. 원하는 경우, 선 화면표시를 위한 새 선 패턴을 정의합니다.
- 재료 필드를 클릭하고 재료, 절단 패턴, 표면 패턴 또는 렌더 모양을 지정합니다.
재료를 참고하십시오.
- 추가 하위카테고리를 정의하려면 3-6단계를 반복합니다.
- 확인을 클릭합니다.
