범례를 작성하여 프로젝트에서 사용된 건물 구성요소와 주석을 나열합니다.

예제

일반적인 범례에는 다음이 포함됩니다.

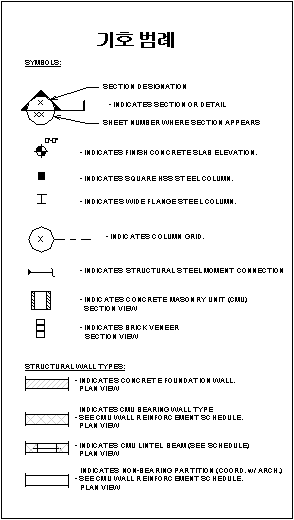

주석 범례. 단면 헤드, 레벨 표식기, 지정점 레벨 마크, 입면도 기호, 키노트 기호, 수정기호 태그, 요소 태그, 모델 객체를 나타내지 않는 기타 기호 등의 시트 주석을 표시합니다. 각 기호에는 연관된 설명 문자가 있습니다. 모든 기호는 인쇄되는 크기로 표시됩니다.
모델 기호 범례. 모델 객체의 기호 표현을 약간의 설명 문자와 함께 표시합니다.
일반적인 요소로는 전기 설비, 배관 설비, 기계 장비 및 대지 객체를 들 수 있습니다.
선 스타일 범례. 선택한 선 스타일의 선과 도면에서 해당 선 스타일이 표시하는 대상을 식별하는 문자를 표시합니다.
방화 등급선, 대지 경계선, 셋백선, 전기 배선, 배관, 유틸리티, 중심선 등에 사용됩니다.

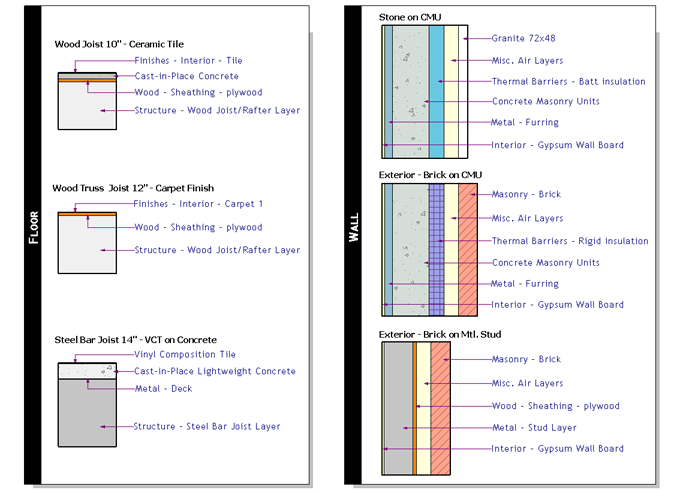

재료 범례. 절단 또는 표면 패턴의 샘플 및 해당 패턴과 연관된 재료를 식별하는 문자를 표시합니다.
공정. 선택한 그래픽 재지정으로 그린 벽의 단면과 식별 문자를 표시합니다.

범례는 여러 시트에 추가할 수 있습니다. 상세 선, 문자, 치수, 채워진 영역과 같이 드래프팅 뷰에 배치 가능한 요소는 범례에 배치할 수 있습니다.

범례 뷰는 각 프로젝트별로 고유하므로 프로젝트 간에 전송할 수 없습니다.

주: 범례에 배치된 구성요소는 Revit 건물 모델에서 구성요소의 추가 인스턴스(instance)로 계산되지 않으므로 일람표나 참고 블록에 나열된 해당 구성요소의 인스턴스(instance) 수에 추가되지 않습니다.

뷰에서 하위카테고리의 가시성을 끄면 일람표를 수정할 수 있습니다. 프로젝트 뷰에서의 가시성 및 그래픽 화면표시을(를) 참고하십시오.

예: 몇 개의 문 범례 구성요소를 배치한 후 프레임/멀리언을 제외한 모든 문 하위카테고리를 끄면 문 프레임 범례를 만들 수 있습니다.
