대부분의 가시성 및 그래픽 화면표시 재지정은 가시성/그래픽 대화상자에서 이루어집니다. 예외적으로 개별 요소 재지정은 뷰 특정 요소 그래픽 대화상자에서 수행됩니다.
가시성/그래픽 대화상자에서는 이미 카테고리에 적용된 재지정을 볼 수 있습니다. 카테고리의 그래픽 화면표시가 재지정되었다면 셀은 해당 그래픽의 미리보기를 표시합니다. 카테고리에 대해 재지정이 수행되지 않은 경우 셀은 비어 있으며 객체 스타일 대화상자에서 지정한 대로 요소가 표시됩니다.
예제

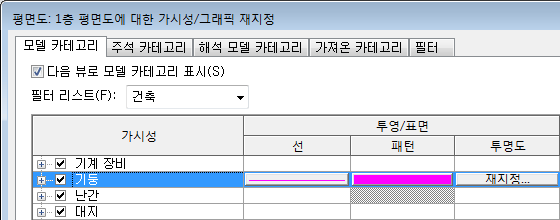

다음 이미지에서 기둥 카테고리에는 투영/표면 선에 대한 재지정이 있습니다.
링크된 Revit 모델의 요소 및 작업 세트의 요소에 대한 가시성 설정에 대한 내용은 링크된 모델의 가시성 및 뷰의 작업 세트 가시성 변경을 참고하십시오.
점 구름의 가시성 설정에 대한 내용은 점 구름의 가시성을 참고하십시오.
특정 목적의 뷰 작성
뷰별로 요소 가시성 및 그래픽 화면표시를 제어할 수 있으므로 특정 목적의 뷰를 작성할 수 있습니다.
- 가구 배치 - RCP 평면도 조명에 중간색으로 가구를 표시합니다.
- 스프링클러 배치 - 중간색 천장 평면도에 스프링클러를 선명하게 표시합니다.
- 가구 평면도 - 중간색 평면도에 룸 이름 및 번호가 있는 가구와 관련 기호를 표시합니다.
- 설비 평면도 - 산업용 주방 배치 등. 확연히 표시된 바닥 장착 장비, 대체 선 두께로 표시된 벽 장착 장비, 그리고 중간색 전원 평면도에 세번째 선 두께로 표시된 천장 장비(후드)
- 화재 안전 평면 - 등급을 구분할 수 있도록 1시간, 2시간 및 기타 화재 등급 엔클로저를 중간색 평면에 표시합니다. 오버헤드 출구 표시와 스프링클러는 같은 색상으로 나타나고, 벽 장착 경보 장치 및 화재 진압기는 다른 색상으로 나타날 수 있습니다.
- 복원 작업 - 연대적 변경을 위해 검토된 건물에서 기존 재료의 기간을 표시합니다. 예를 들어 17세기 기능은 선가중치 1로, 13세기 기능은 선가중치 2로, 그리고 제안된 변경은 선가중치 3으로 표시합니다.
다음과 같은 가능성이 있습니다.
