가새 부착 수정

가새 요소를 추가한 후 가새 특성을 수정하여 가새가 보를 따라 위치를 유지하는 방법을 조절할 수 있습니다. 각 가새 끝점은 보 끝점과의 거리 또는 길이 비율로 보와의 위치를 유지할 수 있습니다. 부착된 보의 위치 또는 길이를 수정하면 선택하는 가새 설정에 따라 가새가 변경사항에 맞게 조정됩니다.

가새 형상은 구조 보와 매우 비슷하게 수정할 수 있습니다. 여기에는 위치선과 관련된 간격띄우기, 절단, 위치가 포함됩니다.

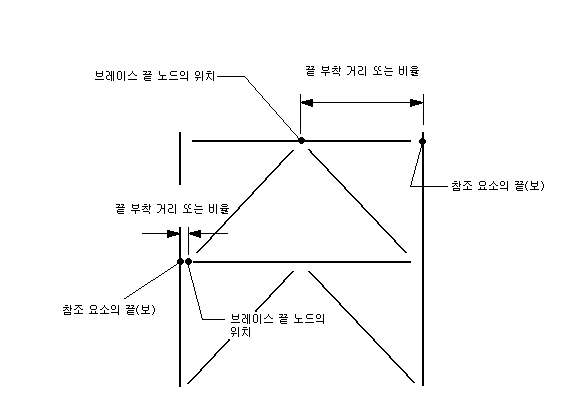

가새 부착 특성

가새 특성을 수정하려면

부착 매개변수를 지정하려면

참조된 요소의 끝을 지정하려면

  1. 가새를 선택합니다.
  2. 특성 팔레트의 구조에서 다음 시작 부착 유형 옵션 중 하나를 선택합니다.
    • 거리: 가새 시작점이 보에 배치된 경우 이 값은 보의 가장 가까운 끝과 가새 시작점 사이의 거리를 지정합니다.
    • 비율: 가새 시작점이 보에 배치된 경우 이 값은 보를 따라 시작점이 배치되는 위치의 백분율을 지정합니다. 예를 들어 0.5는 시작점을 부착된 보 양 끝 사이의 중간 정도에 배치합니다.

    옵션을 선택한 후 시작 부착 비율 또는 시작 부착 거리의 값을 입력합니다. 가새 시작점이 기둥에 배치된 경우 가새의 끝에 대해 이 옵션을 사용할 수 없습니다.

  3. 참조 요소의 끝 값을 선택합니다. 이렇게 하면 참조 요소에서 거리 또는 비율을 측정하기 시작하는 끝이 지정됩니다.
    주: 가새 끝이 기둥이나 벽에 부착된 경우에는 레벨과 간격띄우기를 설정하여 점의 높이를 지정할 수 있습니다.
  4. 특성 팔레트의 구조에서 끝 부착 유형을 선택합니다.
    • 거리: 가새 끝점이 보에 배치된 경우 이 값은 보의 가장 가까운 끝과 가새 끝점 사이의 거리를 지정합니다.
    • 비율: 가새 끝점이 보에 배치된 경우 이 값은 보를 따라 끝점이 배치되는 위치의 백분율을 지정합니다. 예를 들어 0.5는 끝점을 부착된 보의 양 끝 사이의 중간 정도에 배치합니다.

    이 옵션을 선택한 후 시작 부착 비율 특성에 값을 입력합니다. 가새 시작점이 기둥에 배치된 경우 가새의 끝에 대해 이 옵션을 사용할 수 없습니다.
