기호에 설정할 수 있는 매개변수에는 도면 번호와 시트 번호의 두 가지 매개변수가 있습니다. 태그 문자를 배치하여 매개변수를 설정할 수 있습니다. 도면 번호는 시트에 있는 뷰의 번호입니다. 시트 번호는 도면 시트의 번호입니다. 이 매개변수를 기호에 추가하는 경우 단면뷰를 프로젝트에 추가하면 자동으로 매개변수가 채워집니다.
다음 과정은 단면 헤드 패밀리 작성을 위한 일반 과정입니다. 설계 목적에 따라 단계가 달라질 수도 있습니다.
새로 만들기주석 기호를 클릭합니다. - 열기 대화상자의 Templates 폴더에서 Section Head.rft를 선택한 후 열기를 클릭합니다.

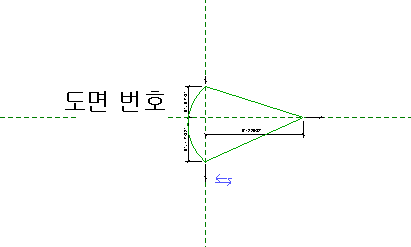

- 단면 헤드 템플릿에는 미리 정의된 헤드가 포함됩니다. 이 헤드를 사용하거나 작성 탭상세정보 패널
(선)을 클릭하여 다른 헤드를 작성할 수 있습니다. - 원하는 경우 문자 패널
(문자)를 클릭하여 기호에 문자를 추가합니다. - 원하는 경우
(레이블)을 클릭하여, 상세 번호 또는 시트 번호에 대한 기호에 문자를 추가합니다. 단면 헤드와 함께 뷰 이름을 포함하려면 뷰 이름 매개변수를 선택합니다. - 신속 접근 도구막대에서
(저장)을 클릭합니다. Revit에서는 RFA 확장자를 사용하여 파일을 저장합니다.
