시트에 참고 블록 추가

참고 블록(주석 일람표라고도 함)은 도면에 대한 시공 참고 리스트입니다. 참고 블록을 작성하고 시트에 배치하여 건물 모델을 문서화할 수 있습니다.

또한 키노트 범례를 사용하여 건물 모델을 문서화할 수 있습니다. 시트에 범례 추가을(를) 참고하십시오.

시트에 참고 블록을 추가하려면

1. 프로젝트에서 주석을 달려는 프로젝트 뷰를 작성합니다.

   프로젝트 문서화 및 프리젠테이션을(를) 참고하십시오.

2. 참고를 뷰에 추가하고 참고 블록을 작성합니다.

   주석 일람표(참고 블록) 작성을(를) 참고하십시오.

3. 시트를 추가합니다.

   시트 추가을(를) 참고하십시오.

4. 다음과 같이 참고 블록을 시트에 배치합니다.
   1. 프로젝트 탐색기에서 일람표/수량을 확장합니다.
   2. 참고 블록의 이름을 선택하고 시트 위로 끈 다음 클릭하여 배치합니다.

예제

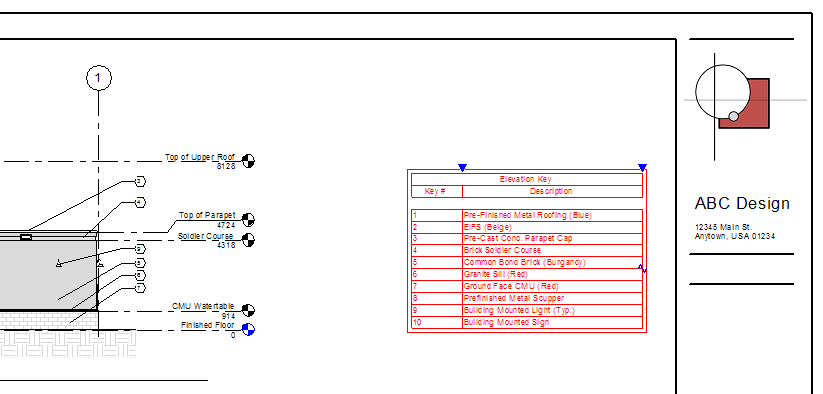

예제
