- 콜아웃. 먼저 콜아웃을 작성하여 평면뷰 또는 입면뷰의 상세 뷰를 얻습니다. 모든 상세 주석이 콜아웃 뷰에 추가됩니다. 콜아웃 뷰을(를) 참고하십시오.
- 상세 선. 상세 선을 사용하여 기존 요소 위에 정보를 추가하거나 스케치합니다. 상세 선을(를) 참고하십시오.
- 치수. 상세에 특정 치수를 적용합니다. 영구 치수 배치하기을(를) 참고하십시오.
- 문자 참고. 문자 참고를 사용하여 시공 방법을 지정합니다. 문자 참고을(를) 참고하십시오.
- 상세 구성요소. 상세에 배치할 사용자 상세 구성요소를 작성하여 로드합니다. 상세 구성요소는 구조 스틸, jamb 또는 금속 샛기둥과 같은 실제 시공 요소일 수도 있습니다. 상세 구성요소 패밀리 작성을(를) 참고하십시오.
- 기호. 방향 화살표나 끊기 마크 기호 등의 기호를 배치하여 삭제된 정보를 나타냅니다. 기호을(를) 참고하십시오.
- 마스킹 영역. 마스킹 영역을 작성하여 뷰에서 요소를 가립니다. 마스킹 영역을(를) 참고하십시오.
- 채워진 영역. 상세 채워진 영역을 작성하고 채우기 패턴을 지정하여 콘크리트나 단단한 땅을 포함한 다양한 표면을 나타냅니다. 기본 작업 기준면에 영역을 그립니다. 이 영역에 대한 작업 기준면을 선택할 필요는 없습니다. 채우기 패턴을 영역으로 적용할 수 있습니다. 이렇게 하려면 영역을 선택하고 수정 | 채워진 영역 작성 탭
특성 패널
(유형 특성)을 클릭합니다. 채우기 패턴 특성 값을 설정합니다. 다른 채우기 패턴은 채우기 패턴 도구에 의해 정의됩니다. 채워진 영역 및 채우기 패턴을 참고하십시오. - 단열재. 벽의 모든 재료를 보여주는 벽 상세에 단열재를 배치합니다. 예를 들어 외부 벽에는 석고, 단열재, 금속 샛기둥, 피복 재료, 공기층 및 벽돌 레이어가 포함됩니다. 단열재을(를) 참고하십시오.

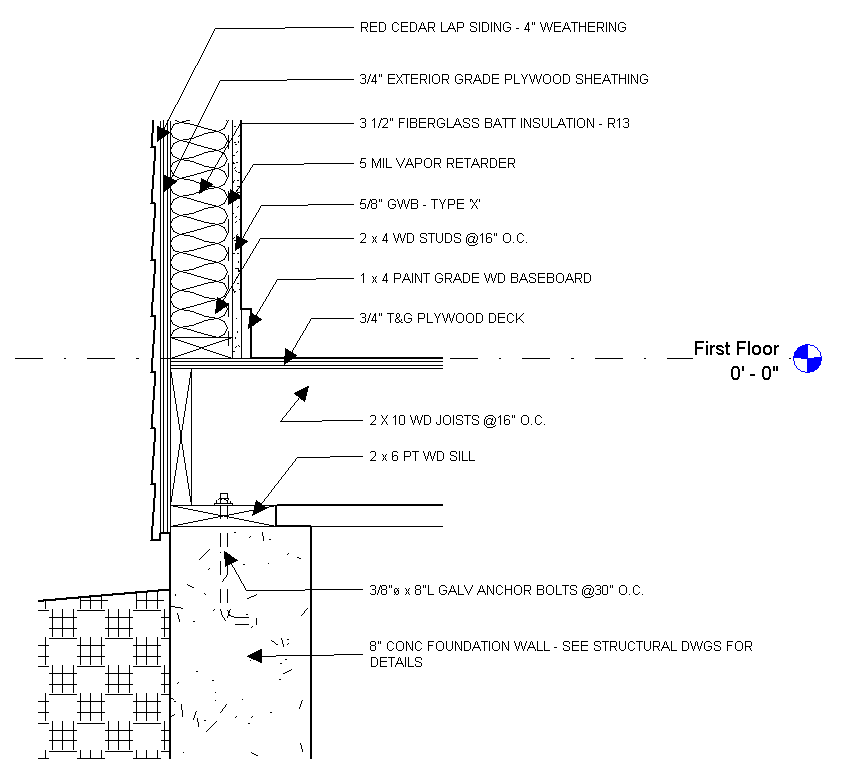

Revit 상세 도구로 스케치된 기초 상세
