객체 스타일 대화상자에서 기둥, 보 또는 가새의 시작 및 끝 해석 모델 세그먼트에 대한 여러 색상, 선 두께 또는 패턴을 지정할 수 있습니다.
- 프로젝트 탐색기에서 해석 평면뷰를 엽니다.
- 관리 탭
설정 패널
객체 스타일을 클릭합니다. - 객체 스타일 대화상자에서 해석 모델 객체 탭을 클릭합니다.
- 해당 해석 요소 카테고리를 확장합니다.
- 해석 요소의 시작 세그먼트 및 끝 세그먼트에 대한 선 색상, 선 두께 및 선 패턴을 지정합니다.(해석 기둥이 상단 세그먼트 및 하단 세그먼트를 나열합니다.)
- 확인을 두 번 클릭하여 색상 지정을 승인하고 적용합니다.
- 관리 탭설정 패널
구조 설정을 클릭합니다. - 해석 모델 설정 탭을 클릭합니다.
- 해석 모델 가시성 아래에서 선형 해석 요소의 끝 구분을 선택합니다.

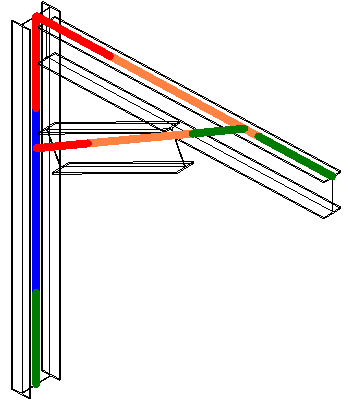

다음 예에서 시작 세그먼트와 상단 세그먼트는 빨간색으로 지정되었습니다. 끝 세그먼트와 하단 세그먼트는 녹색으로 설정되었습니다.
