Revit에서는 뷰에서 숨김 상태에 있는 구조 콘크리트 구성요소의 모양을 제어합니다. 벽, 바닥, 프레임, 기둥 및 기초 요소의 보이지 않는 선 모양은 다음 뷰 매개변수로 제어됩니다.
- 분야는 보이지 않는 선을 은선으로 표현할 수 있도록 구조로 설정해야 합니다.
- 비주얼 스타일은 보이지 않는 선을 은선으로 표현할 수 있도록 숨김 또는 음영처리(그래픽 화면표시 옵션 대화상자에서 모서리 표시 선택)로 설정해야 합니다.

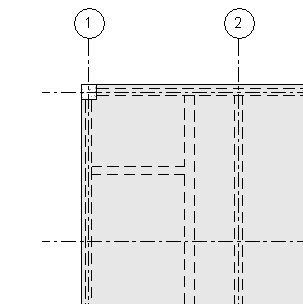

콘크리트 벽으로 프레임된 구조 바닥 및 보
은선의 화면 표시가 벡터 출력과 정확하게 일치하지 않을 수 있습니다. 벽 끝의 일부 모서리는 숨김으로 표시되지 않고 슬래브 모서리의 모든 모서리는 슬래브로 가려진 경우 숨김으로 평면뷰에 표시됩니다.
