해석 투영 지침은 요소와 관련된 추가 요소의 존재 여부, 요소 자체(보, 기둥, 바닥 또는 벽), 작성 순서 및 지정된 투영 특성을 기준으로 합니다.
선형 요소의 투영 참조는 로컬 보 좌표계에 대해 수평 또는 수직으로 정의됩니다. 수평 기준면(y방향) 투영 참조에는 그리드, 보 측면과 중앙이 포함됩니다. 수직 기준면(z방향) 투영 참조에는 레벨, 보 상단, 보 가운데 및 보 하단이 포함됩니다. 명명된 참조 기준면은 적절한 경우 수평 및 수직 투영에 포함됩니다. 모든 경사 기준면은 각 투영 리스트에 포함됩니다. 두 투영 기준면이 모두 경사 참조 기준면을 가리키는 경우 투영 점이 위치선을 지나 경사 기준면에 수직이 됩니다.
수평 투영

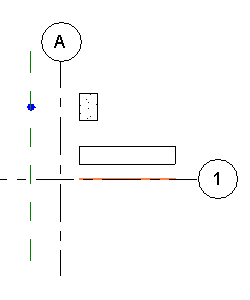

선형 해석 모델은 특정 참조 기준면 또는 그리드에 수평하게 투영할 수 있습니다. 다음 그림에서 기둥은 그리드 A에 평행한 참조 기준면에 투영되고 보는 그리드 1에 투영됩니다.
구조 기둥 및 보가 결합되면 동일한 참조 기준면 또는 그리드에 투영될 수 있습니다. 다음 그림에서 기둥은 참조 평면에 투영됩니다. 기둥과 보 사이의 파라메트릭 관계가 보의 해석 투영이 기둥의 해석 투영에 맞춰 조정되는 것처럼 표시됩니다.
| 기본 해석 연결 | 참조 평면에 투영되는 기둥 |
|---|---|
 |
 |
구조 바닥 및 기초 슬래브와 같은 평면 요소의 경우 전체 표면을 작업 기준면에 투영할 수 있습니다. 표면의 모서리도 작업 기준면에 투영될 수 있습니다. 투영은 이러한 요소의 평면 특성을 유지합니다.
수직 투영
- 수직 방향에서는 구조 바닥이 해석 투영 기준면의 위치를 정의합니다.
- 벽에 대한 상단 및 하단 수직 투영 기준면은 구조 바닥의 해석 투영으로 조정됩니다.
- 기둥에 대한 상단 및 하단 수직 투영 기준면은 구조 바닥의 해석 투영으로 조정됩니다. 마찬가지로 기둥은 가까운 보로 투영하려고 시도합니다.
구조 바닥은 항상 자동 탐지 동작보다 우선적으로 적용됩니다.
- 보의 해석 투영 기준면은 구조 바닥의 해석 투영으로 조정됩니다.
동일한 카테고리의 요소에 투영
- 같은 구조 카테고리의 요소(예: 바닥과 바닥 또는 벽과 벽)인 경우 자동 탐지는 작성 순서를 기준으로 하며, 처음에 작성된 요소에 가장 높은 우선순위가 지정됩니다.
- 이러한 요소 중 하나에 대한 해석 투영 매개변수가 투영으로 변경된 경우에는 예외적으로 이 요소의 우선순위가 가장 높습니다. 예를 들어 벽 1을 처음 작성한 다음 벽 2와 벽 3을 차례로 작성하고 작성한 벽 모두를 자동 탐지로 설정합니다. 벽 2의 수평 투영을 중심선으로 변경하면 벽 3과 벽 1의 해석 투영이 벽 2의 중심선에 정렬됩니다.
