지지 유형
지지 구성요소 유형은 미리 정의된 2개의 시스템 패밀리에서 사용할 수 있습니다.

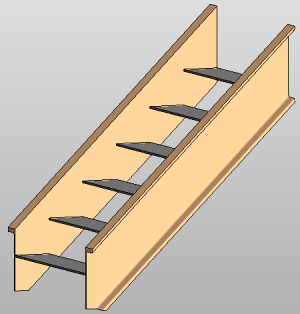

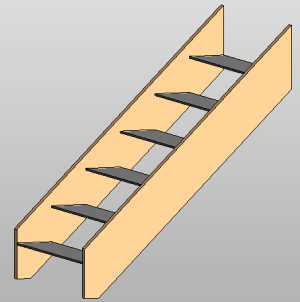

- 계단옆판 지지(직사각형 및 C-채널 단면 프로파일이 표시되어 있음):

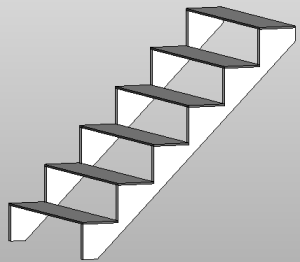

- 캐리지 지지:
유형 특성
| 이름 | 설명 |
|---|---|
| 재료 및 마감재 | |
| 재료 | 값을 클릭한 다음 찾아보기 버튼을 클릭하여 재료 대화상자를 엽니다. 재료을(를) 참고하십시오. |
| 치수 | |
| 단면 프로파일 | 단면뷰에서 지지에 대한 프로파일을 지정합니다. 기본값은 직사각형입니다. |
| 단면 프로파일 반전 | 지지의 프로파일 모양을 반전하려면 이 옵션을 선택합니다. 이 옵션은 C-채널과 같은 단면 프로파일 모양을 사용하고 프로파일 방향을 반전해야 하는 경우 유용합니다. |
| 계단진행의 구조 깊이 | 지지가 계단진행과 일관되게 겹치는 부분의 깊이를 지정합니다. 깊이는 지지에 대해 수직으로 측정됩니다. 다음 이미지에서 B를 참고하십시오.   |
| 계단참의 구조 깊이 | 계단참 디딤판의 하단 표면과 지지의 하단 표면 간의 거리를 지정합니다.  |
| 총 깊이 | 지지의 총 깊이를 지정합니다. 깊이는 지지에 대해 수직으로 측정됩니다. 다음 이미지에서 A를 참조하십시오. |
| 폭 | 지지의 폭 또는 두께를 지정합니다.  |
| ID 데이터 | |
| ID 데이터 정의에 대한 내용은 계단 구성요소 유형 특성을 참고하십시오. | |
