프로젝트에 패밀리를 로드하면 표시되는 구성요소 패밀리에 모양 핸들을 추가할 수 있습니다. 모양 핸들을 사용하면 패밀리 편집기에서 유형을 여러 개 작성하는 대신 도면 영역에서 구성요소 크기를 조정할 수 있습니다. 컨트롤 및 모양 핸들을 참고하십시오.

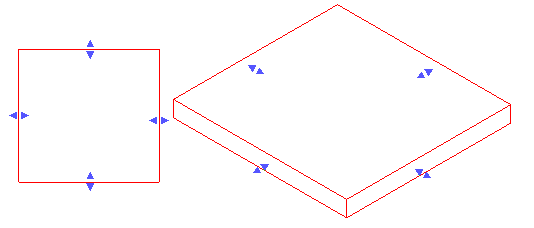

평면뷰 및 3D 뷰에서 모양 핸들이 추가된 일반 구성요소의 예
구성요소 패밀리에 모양 핸들을 추가하려면 다음을 수행해야 합니다.
- 패밀리에 참조 평면을 추가합니다.
- 형상의 스케치가 참조 평면에 정렬되도록 형상을 추가합니다.
- 참조 평면에 대해 참조임 값이 참조가 아님 값이 아닌지 확인합니다.
- 참조 평면에 치수를 추가합니다.
- 치수에 인스턴스(instance) 매개변수로 레이블을 지정합니다.
- 패밀리를 저장하고 프로젝트로 로드합니다. 프로젝트의 도면 영역에서 구성요소를 선택하는 경우 참조 평면이 정렬되고 치수가 기입되는 위치에 모양 핸들이 표시됩니다.
