내포 및 공유된 구성요소가 있는 패밀리를 작성하려면 이 패밀리를 호스트 패밀리에 내포하기 전에 공유합니다. 호스트 패밀리는 공유 패밀리일 필요가 없습니다.
공유 구성요소의 내포된 패밀리를 작성하는 경우 먼저 호스트 패밀리가 속하는 카테고리를 결정해야 합니다. 아래 예에서 설명한 대로 이 결정은 태그 지정, 일람표 작성 및 ODBC 정보에 대한 다양한 의미를 내포합니다.
창 패밀리 예
집단 창 단위는 내포된 공유 패밀리로 작성됩니다. 이 경우 가운데 큰 창이 호스트 패밀리로 사용되고 두 개의 측면 창이 공유 패밀리로 내포되었습니다. 이 창은 건축업자가 별도 단위로 구매하는 하위 구성요소를 사용하여 현장에서 만듭니다. 이 패밀리를 Triple_window.rfa로 저장했습니다.
내포된 창
위에 표시된 집단을 이룬 단위를 프로젝트에 로드하고 태그 지정하고 일람표로 작성하면 다음과 같은 결과가 나타납니다.

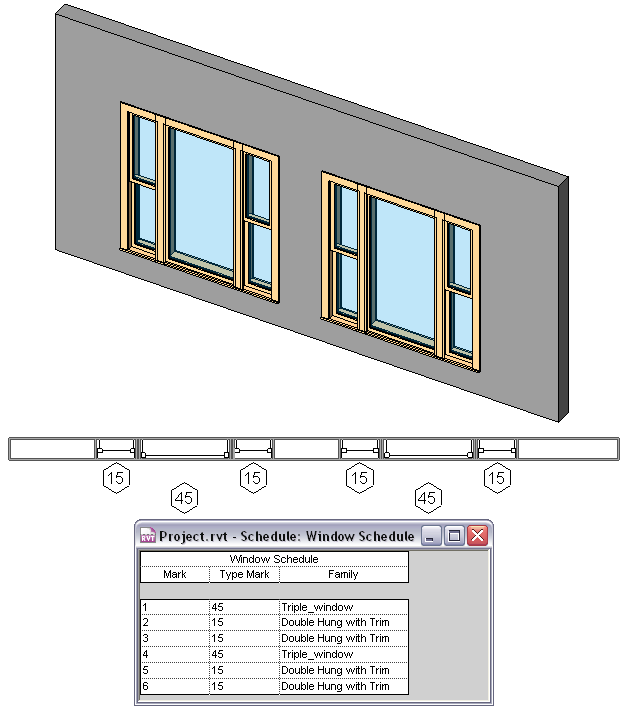

프로젝트에 로드한 내포 및 공유된 패밀리
각 창이 별도로 태그 지정되고 일람표에 나타나 있습니다. 그러나 그룹화된 창 이름인 Triple _window가 하위 구성요소와 함께 나열됩니다. 또한 이 창은 세 개 창 세트의 주요 창을 나타냅니다.
아래에 표시된 예에서는 동일한 삼중 창 패밀리를 작성했지만 새 창 패밀리를 호스트 패밀리로 사용하고 고정 창과 이중 헝 창을 모두 공유 패밀리로 로드했습니다. 태그 지정과 일람표 작성의 차이를 확인합니다.

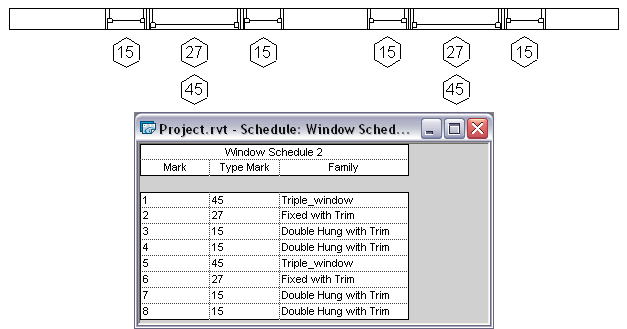

새 패밀리로 시작한 집단을 이룬 창 패밀리
위에 표시된 예에서 호스트 패밀리는 각각 세 개의 하위 구성요소 창과 함께 일람표에 나타납니다. 이렇게 설계하지 않으려면 이전의 예와 같이 하위 구성요소 중 하나를 호스트 패밀리로 만들어야 합니다.
욕실 단위 예
욕실 단위는 내포된 공유 패밀리로 작성됩니다. 상가 화장실이 호스트 패밀리로 사용되고 소변기와 세면대가 걸린 벽이 공유 패밀리로 내포되었습니다. 이 패밀리를 mens_bathroom.rfa로 저장했습니다.
내포된 소변기 및 화장실 세면대
위에 표시된 욕실 단위를 프로젝트에 로드하고 일람표를 작성하면 다음과 같은 결과가 나타납니다.
프로젝트에 로드한 내포 및 공유된 패밀리
각 소변기 및 화장실 세면대는 별도로 일람표를 작성합니다. 그러나 mens_bathroom 단위가 하위 구성요소와 함께 나열됩니다.
패밀리를 내포하기 전에 공유하려면
- 공유할 패밀리를 열고 작성 탭
특성 패널
(패밀리 카테고리 및 매개변수)을 클릭합니다. 주의: 주석, 프로파일 및 내부편집 패밀리는 공유 패밀리일 수 없습니다. - 패밀리 카테고리 및 매개변수 대화상자의 패밀리 매개변수에서 공유를 선택합니다.
대부분의 패밀리를 공유 패밀리로 설정할 수 있지만 이는 패밀리를 다른 패밀리에 내포한 후 프로젝트에 로드한 경우에만 해당합니다.
- 확인을 클릭합니다.
- 패밀리를 저장하고 닫습니다.
호스트 패밀리에 공유 패밀리를 내포하려면
- 호스트 패밀리를 열거나 새 패밀리를 시작합니다.
- 내포할 패밀리를 열고 공유합니다.
- 호스트 패밀리에 내포된 구성요소를 로드하여 배치합니다.
- 내포된 구성요소 각각에 대해 이 과정을 반복합니다.
- 패밀리를 저장합니다.
