면으로 벽 만들기 도구로 선 또는 면을 선택하여 매스 인스턴스(instance)에서 벽을 작성할 수 있습니다. 이 도구는 매스 인스턴스(instance) 또는 일반 모델의 수평이 아닌 면에 벽을 배치합니다.
매스 면을 변경하는 경우 면으로 벽 만들기 도구를 통해 작성된 벽은 자동으로 업데이트되지 않습니다. 벽을 업데이트하려면 면에 대한 업데이트 도구를 사용합니다.
팁: 수직의 원통 모양 면에 직사각형이 아닌 벽을 작성하려면 개구부와 내부편집 절단을 사용하여 면의 프로파일을 조정합니다.
매스 면에서 벽을 작성하려면
- 매스가 표시되는 뷰를 엽니다.
- 매스작업 & 대지 탭
면으로 모델링 패널
(면으로 벽 만들기)을 클릭합니다. - 유형 선택기에서 벽 유형을 선택합니다.
- 옵션 막대에서 레벨, 높이 및 위치 선에 원하는 값을 선택합니다.
- (선택 사항) 단일 매스 면에서 벽을 작성하려면 수정 | 면으로 벽 만들기 배치 탭다중 선택 패널
(다중 선택)을 클릭하여 벽을 사용 불가능으로 설정합니다. (기본적으로 사용 가능으로 설정됩니다.) - 커서를 이동하여 면을 강조 표시합니다.
- 면을 선택하려면 클릭합니다.
다중 선택 옵션이 지워지면 벽이 면에 즉시 배치됩니다.
- 다중 선택이 사용 가능으로 설정되면 매스 면을 추가로 선택합니다.
방법
- 선택되지 않은 면을 클릭하여 선택에 추가합니다. 선택한 면을 클릭하여 제거합니다.
커서는 면이 추가(+)될지 또는 제거(-)될지를 나타냅니다.
- 선택을 취소하고 다시 선택하려면 수정 | 면으로 벽 만들기 배치 탭다중 선택 패널
(선택 지우기)를 클릭합니다. - 원하는 면이 선택되어 있으면 수정 | 면으로 벽 만들기 배치 탭다중 선택 패널벽 작성을 클릭합니다.
- 선택되지 않은 면을 클릭하여 선택에 추가합니다. 선택한 면을 클릭하여 제거합니다.
예제

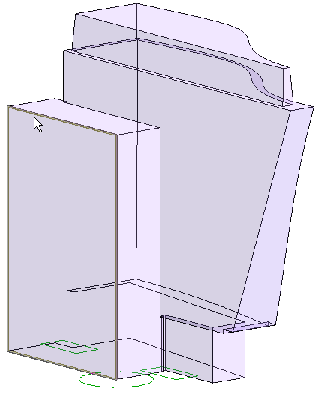

커서로 평평한 수직 면 강조 표시

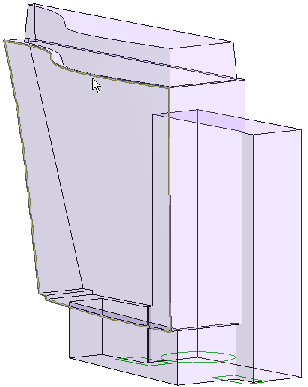

커서로 수직이 아닌 면 강조 표시
