지붕 슬래브 모서리

바닥의 수평 모서리를 선택하여 슬래브 모서리를 추가합니다. 또한 모델 선을 선택할 수도 있습니다.

1. (바닥: 슬래브 모서리)를 클릭합니다.

   어디에 있습니까?

   • 건축 탭작성 패널바닥 드롭다운(바닥: 슬래브 모서리)
   • 구조 탭구조 패널바닥 드롭다운(바닥: 슬래브 모서리)
2. 바닥의 수평 모서리를 강조 표시한 후 클릭하여 슬래브 모서리를 배치합니다.

   또한 모델 선을 클릭할 수도 있습니다. 모서리를 클릭하면, Revit에서 이를 하나의 연속적인 슬래브 모서리로 간주합니다. 슬래브 모서리 세그먼트가 코너에서 만날 경우에는 접합됩니다.

3. 현재 슬래브 모서리를 완료하려면 수정 | 슬래브 모서리 배치 탭배치 패널 슬래브 모서리 다시 시작을 클릭합니다.
4. 다른 슬래브 모서리를 시작하려면 커서를 새 모서리로 이동하고 클릭하여 배치합니다.
5. 슬래브 모서리 배치를 완료하려면 수정 | 슬래브 모서리 배치 탭선택 패널수정을 클릭합니다.

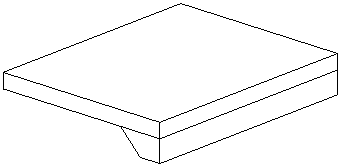

   바닥에 추가된 슬래브

추가 정보

• 평면이나 단면뷰 같은 2D 뷰 또는 3D 뷰에 슬래브 모서리를 배치할 수 있습니다. 유효한 참조를 찾으려면 상태 막대를 확인합니다. 예를 들어 바닥에 슬래브 모서리를 배치할 경우 상태 막대는 바닥 : 기본 바닥 : 참조를 표시할 수 있습니다.
• 단면에 슬래브 모서리를 배치하는 경우 바닥 코너 근처에 커서를 놓고 참조를 강조 표시합니다.
