패턴 구성요소를 설계하는 것은 개념 설계 매스를 스케치하는 것과 비슷합니다. 다음 몇 가지 제한 사항이 있지만 양식을 설계할 때 사용하는 것과 동일한 모델링 도구를 사용합니다.
- 단 하나의 평면(레벨) 뷰가 있으며 패턴 타일 그리드로 정의됩니다.
- 입면뷰가 없습니다.
- 참조 평면은 형상으로 정의할 수 있지만 기본 수직 참조 평면은 없습니다.
선, 곡선 및 스플라인

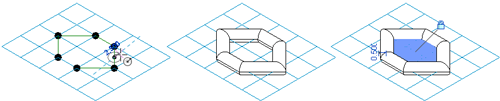

참조점, 선 및 닫힌 루프 형상을 그려 패턴 구성요소를 설계 및 수정합니다. 템플릿 참조점은 수평으로 이동하지 않지만 템플릿 참조선에는 해당 선에 추가되어 형상을 변경할 수 있는 조정 점이 있을 수 있습니다.
관련 항목
최상의 실습
- 구성요소를 적용하기 전에 표면을 분할하고 패턴을 지정합니다.
- 가능한 경우 비어 있음 또는 돌출부로 설정된 경계 타일 조건으로 작업합니다. 부분으로 설정하면 파일 크기 및 결과 메모리 요구 사항이 증가됩니다. 패턴 구성요소를 로드하고 이 상태에서 적용된 패턴 구성요소로 개념 매스를 수정하면 예상보다 오랜 시간이 걸릴 수 있습니다.
- 닫힌 양식에서 작업할 때 원활하게 연결되는 패턴을 선택합니다.
- 여러 창으로 작업하면 패턴 구성요소 패밀리 설계 작업 흐름이 용이해집니다.
패턴 구성요소를 설계하려면
- 패턴 구성요소 패밀리를 엽니다.
- 개념 설계 매스(3D 뷰, 평면뷰 또는 둘 다)를 엽니다.
- 뷰 탭
창 패널
타일을 클릭합니다.
이 방법으로 설계하면 패턴 구성요소 패밀리에서 작업하고 이 항목이 개념 설계 매스에 표시되는 방식을 확인할 수 있습니다.
