개념 설계 환경에서 스윕 혼합은 경로를 따라 스윕되는 두 개 이상의 2D 프로파일에서 작성됩니다. 이 프로파일은 경로를 정의하는 선에 수직으로 그려진 선작업으로 구성됩니다.
주: 매스작업 또는 가변 구성요소 템플릿이 아닌 다른 템플릿을 사용하여 구성요소 패밀리를 작성할 경우 스윕 혼합 작성을 참고하십시오.
스윕 혼합을 작성하려면
- 작성 탭

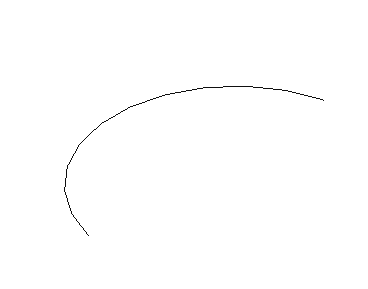

그리기 패널의 도구를 사용하여 연결된 연속 선을 그려 경로를 형성합니다.
- 작성 탭그리기 패널

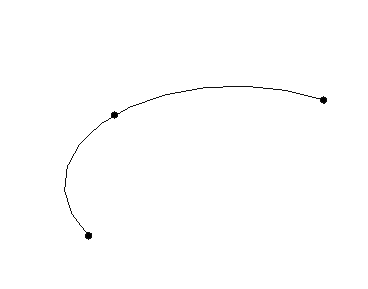

점 요소를 클릭하고 경로를 따라 스윕 혼합 프로파일의 참조점을 배치합니다.

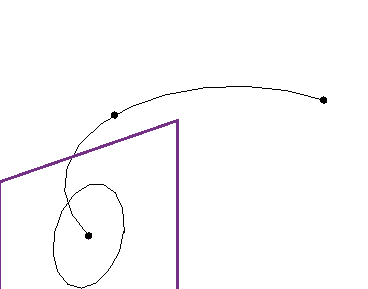

- 참조점을 선택하고 작업 기준면에 닫힌 프로파일을 그립니다.

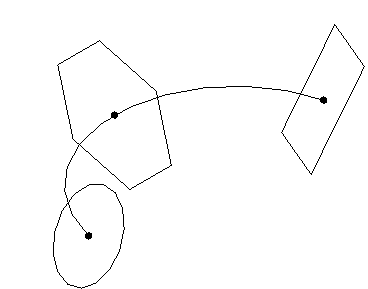

- 마찬가지로 나머지 참조점의 프로파일을 그립니다.
- 경로와 프로파일을 선택합니다.
- 수정 | 선 탭양식 패널

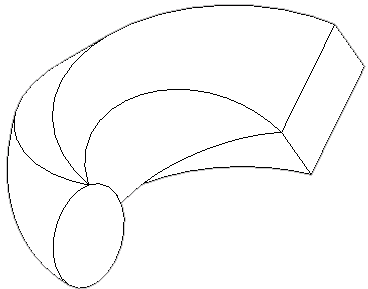

양식 작성을 클릭합니다. 양식 작성 도구 액세스을(를) 참고하십시오.
