벽에 직사각형 개구부 잘라내기

이 절차를 사용하여 직선 벽이나 곡선 벽에 직사각형 개구부를 절단할 수 있습니다. (원형 또는 다각형 개구부를 절단하려면 벽의 프로파일 편집을 참고하십시오.)

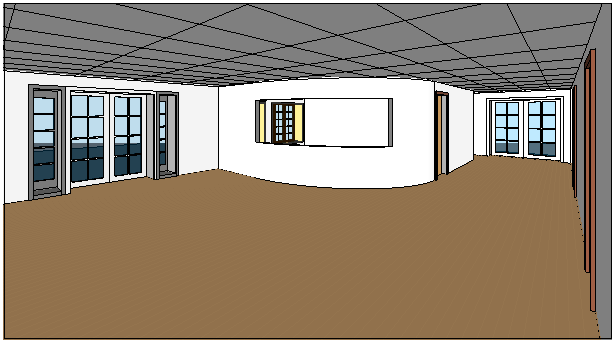

건축 예제

호 벽에 있는 개구부의 뷰

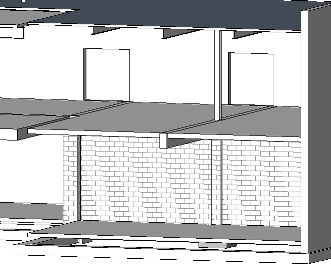

구조 예

벽에 있는 개구부 뷰

벽에서 직사각형 개구부를 절단하려면

1. 개구부를 호스트할 벽에 액세스할 수 있는 입면뷰나 단면뷰를 엽니다.
2. (벽 개구부)를 클릭합니다.

   어디에 있습니까?

   • 건축 탭개구부 패널(벽 개구부)
   • 구조 탭개구부 패널(벽 개구부)
3. 개구부를 호스트할 벽을 선택합니다.
4. 직사각형 개구부를 스케치합니다.

   개구부의 최종점을 지정하면 해당 개구부가 표시됩니다.

5. 개구부를 수정하려면 수정을 클릭하고 개구부를 선택합니다.

   끌기 컨트롤을 사용하여 개구부의 사이즈와 위치를 수정할 수 있습니다. 또한 같은 벽에서 새 위치로 끌거나 개구부에 치수를 추가할 수도 있습니다.

   예제



   선택한 개구부 수정
