보강 철근 후크 길이 매개변수 대화상자를 사용하여 보강 철근 유형의 후크 길이 매개변수를 정의합니다. 이 대화상자에 액세스하려면 보강 철근 유형 특성에서 후크 길이 편집 버튼을 클릭합니다. 보강 철근 유형 특성을 참조하십시오. 다음 표 아래의 이미지에서 이 매개변수의 다이어그램을 확인할 수 있습니다.
| 이름 | 설명 |
|---|---|
| 보강 철근 후크 유형 | 이 리스트에는 이 보강 철근 유형에 유효한 보강 철근 후크가 자동으로 채워집니다. 확인란을 선택하면 보강 철근에 대한 시작할 때의 후크 또는 끝날 때의 후크 매개변수에 후크 유형이 표시됩니다. 보강 철근 인스턴스(instance) 특성을 참고하십시오. |
| 자동 계산 | 후크 길이 및 간격띄우기 길이의 자동 계산을 재지정하려면 이 확인란의 선택을 취소합니다. |
| 후크 길이 | 후크 유형의 길이를 표시합니다. |
| 접선 길이 | 후크 유형의 접선 길이를 표시합니다. |
| 간격띄우기 길이 | 후크 유형의 간격띄우기 길이를 표시합니다. 이 선택적 매개변수는 기본적으로 일람표 작성에서 사용합니다. |
다음 이미지는 보강 철근 후크를 정의하는 매개변수를 나타냅니다.

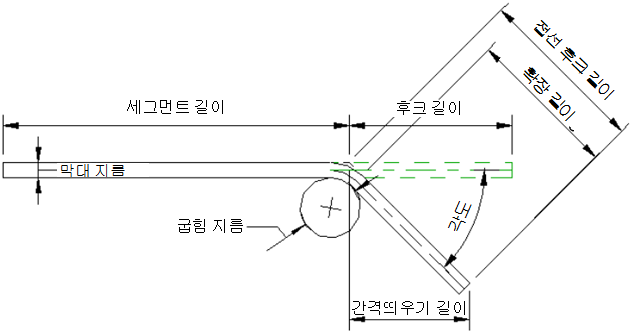

45° 후크

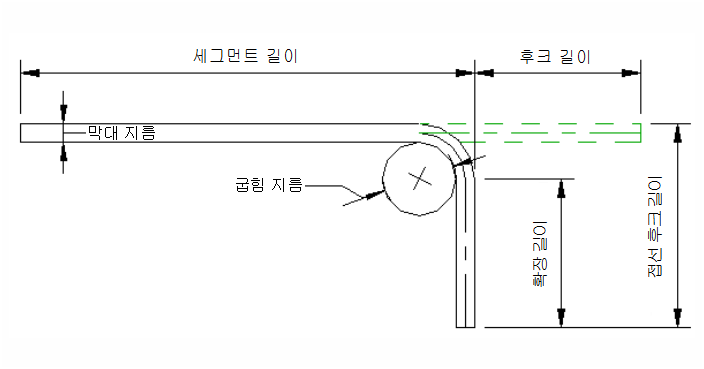

90° 후크

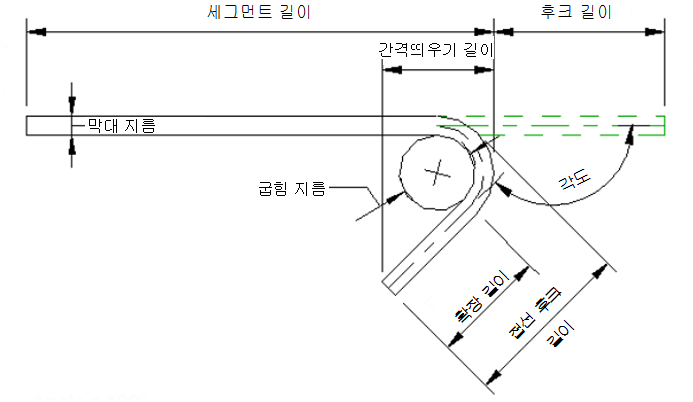

135° 후크

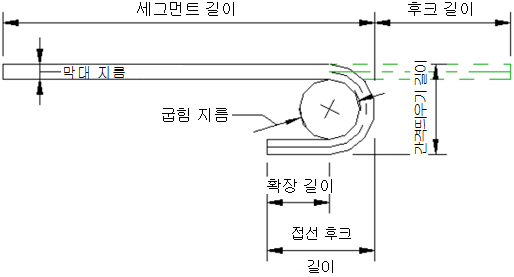

180° 후크
