개념 설계 환경에서 스윕은 경로를 따라 스윕된 2D 프로파일에서 작성됩니다. 이 프로파일은 경로를 정의하는 선이나 일련의 선에 수직으로 그려진 선작업으로 구성됩니다. 프로파일과 경로를 선택한 다음
양식 작성을 클릭하여 스윕을 작성합니다.
프로파일이 닫힌 루프에서 형성된 경우 다중 세그먼트 경로를 사용하여 스윕을 작성할 수 있습니다. 프로파일이 닫혀 있지 않으면 다중 세그먼트 경로를 따라 스윕되지 않습니다. 경로가 단일 선 세그먼트인 경우에는 열린 프로파일을 사용하여 스윕을 작성합니다.
주: 매스작업 또는 가변 구성요소 템플릿이 아닌 다른 템플릿을 사용하여 구성요소 패밀리를 작성할 경우 스윕 작성을 참고하십시오.
다중 세그먼트 스윕을 작성하려면
- 작성 탭
그리기 패널

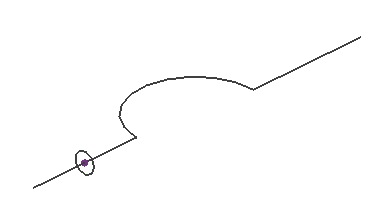

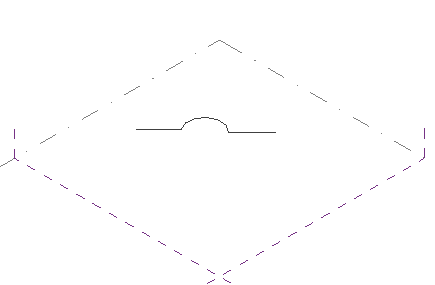

선을 클릭하고 일련의 연결된 선을 그려 경로를 형성합니다.
- 작성 탭그리기 패널

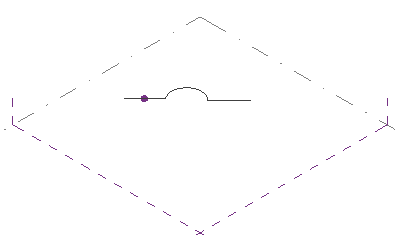

점 요소를 클릭하고 참조점을 배치할 경로를 따라 클릭합니다.

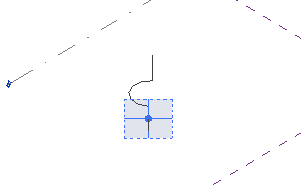

- 참조점을 선택합니다. 작업 기준면이 표시됩니다.

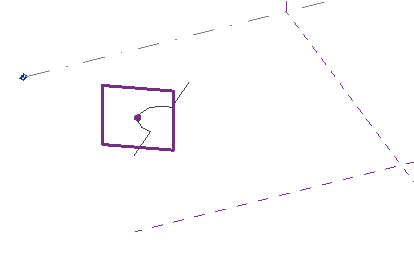

- 작업 기준면에서 닫힌 프로파일을 그립니다.
- 선과 프로파일을 선택합니다.

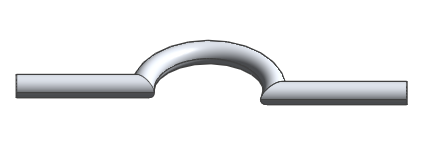

- 수정 | 선 탭양식 패널 양식 작성을 클릭합니다. 양식 작성 도구 액세스을(를) 참고하십시오.
