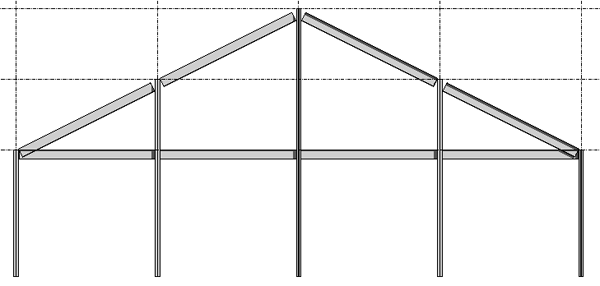

3D 스냅 옵션을 사용하면 모든 뷰에서 다른 구조 요소에 스냅하는 방식으로 새 보를 작성할 수 있습니다. 즉, 현재 작업 기준면 외부에서 보 및 가새를 스케치할 수 있습니다. 예를 들어 3D 스냅을 사용할 수 있는 경우 지붕 보는 고도에 관계없이 기둥의 상단으로 스냅됩니다.
3D 스냅은 경사 보 시스템을 작성하는 경우에도 유용합니다. 경사 보 모델링을(를) 참고하십시오.
3D 스냅을 사용하려면
- 구조 탭
구조 패널
보를 클릭합니다. - 옵션 막대에서 3D 스냅을 선택합니다.
- 구조 요소를 클릭하여 보의 시작점을 지정합니다. 주: 3D 스냅을 사용할 수 있는 경우 끝점이 있는 기준면에 관계없이 모든 구조 요소의 정확한 끝점을 선택할 수 있습니다.
- 다른 구조 요소를 클릭하여 보의 끝점을 지정합니다.
