벽을 배치한 후 동일한 수직 기준면에 있는 다른 요소에 상단 또는 베이스를 부착하여 벽의 초기 상단 및 베이스 구속조건을 재지정할 수 있습니다. 다른 요소는 바닥, 지붕, 천장, 참조 평면 또는 바로 위나 아래에 있는 다른 벽이 될 수 있습니다. 그런 다음 필요에 따라 벽의 높이를 늘리거나 줄여 부착된 요소에 의해 표시되는 경계에 맞춥니다.

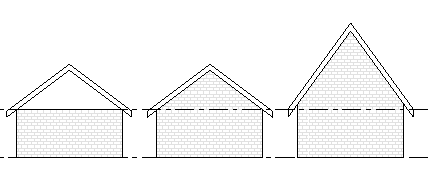

다른 요소에 벽을 부착하면 설계를 변경할 때 벽의 프로파일을 수동으로 편집할 필요가 없습니다. 다음 예에서 왼쪽의 이미지는 레벨 2로 지정된 상단 구속조건으로 그린 벽에 배치된 지붕을 보여줍니다. 가운데 이미지는 벽을 지붕에 부착한 효과를 보여줍니다. 오른쪽 이미지는 부착된 지붕의 피치가 변경될 때 그에 따라 벽 프로파일이 어떻게 변경되는지를 보여줍니다.
벽을 지붕에 부착한 효과
다음과 같은 지침이 적용됩니다.
- 벽 상단을 수직이 아닌 참조 평면에 부착할 수 있습니다.
- 내부 지붕 또는 바닥에 벽을 부착할 수 있습니다.
- 벽의 상단이 현재 참조 평면에 부착되어 있는 경우, 상단을 두 번째 참조 평면에 부착하면 첫 번째 참조 평면에서 분리됩니다.
- 동일한 수직 기준면에 평행인 벽, 즉 서로 바로 위 또는 아래에 있는 벽을 부착할 수 있습니다.
벽을 다른 요소에 부착하려면
- 도면 영역에서 다른 요소에 부착할 벽을 하나 이상 선택합니다.
- 수정 | 벽 탭
벽 수정 패널
상단/베이스 부착을 클릭합니다. - 옵션 막대에서 벽 부착 위치에 대해 상단 또는 베이스를 선택합니다.
- 벽을 부착할 요소를 선택합니다.
다른 요소에서 벽을 분리하려면
- 도면 영역에서 분리할 벽을 선택합니다.
- 수정 | 벽 탭벽 수정 패널
상단/베이스 분리를 클릭합니다. - 벽을 분리할 개별 요소를 선택합니다. 또는 한 번에 다른 모든 요소에서 선택한 벽을 분리하려는 경우 또는 부착되어 있는 요소가 확실하지 않은 경우 옵션 막대에서 모두 분리를 클릭합니다.
