구성요소가 참조 평면 및 동일한 카테고리의 기타 구성요소로 스냅합니다.
첫 번째 점 또는 두 번째 점 스냅

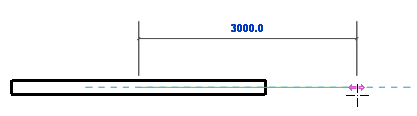

기존 선에 동일선 스냅 - 기존 형상과 동일선상이 되는 점을 스냅합니다.
선으로 스냅 - 기존 선 또는 형상으로 점을 스냅합니다. 또한 커서는 선의 중간점으로 스냅합니다.
호로 접선 스냅 - 기존 호 끝으로 점 접선을 스냅합니다.
끝점 또는 중심점으로 스냅 - 직선 또는 호의 끝점이나 호 또는 원의 중심으로 점을 스냅합니다.
두번째 점 또는 전체 선 스냅만
수평 또는 수직 스냅—직선을 스케치하는 경우 Revit는 커서가 수평 또는 수직에 도달할 때 완전히 수평 또는 수직이 되도록 선을 스냅합니다.
수평 스냅
수직 스냅
기존 선과 평행 스냅 - 선을 기존 형상에 평행하게 스냅합니다.
기존 선에 직각 스냅 - 기존 선에 수직으로 선을 스냅합니다.
팁: 상태 막대는 커서를 이동할 때 스냅 점을 나타냅니다.
